ASUS RAMPAGE III FORMULAのレビューvol.1です。
主に板のチェックをしていこうと思います。

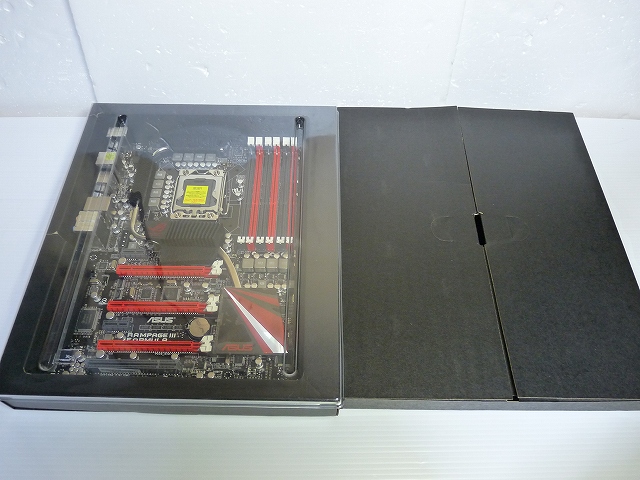

箱から出すといつもの2段重になってます。

では付属品。

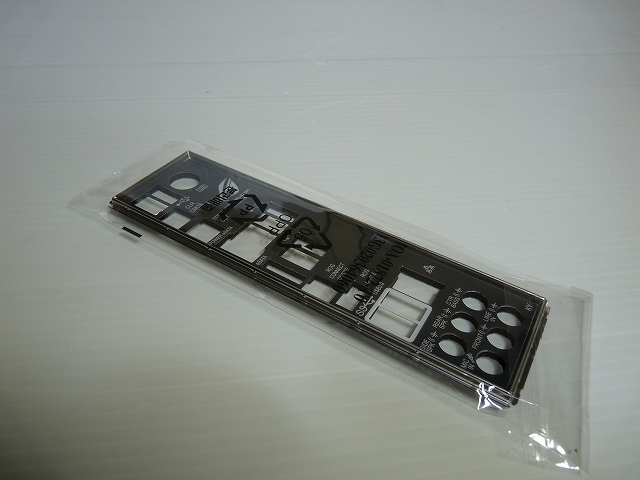

I/O シールド(ガスケット仕様Q-Shield)
特にELパネルで光るとかそんなの無いです。
普通のASUS製 I/O シールドで裏面はクッション性があります。

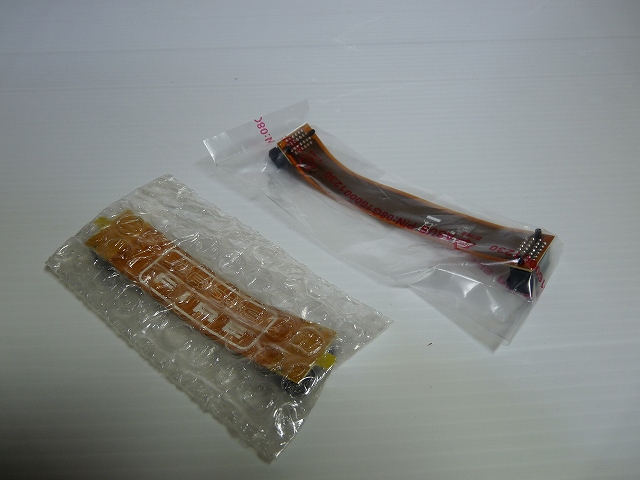

SLI ケーブル&NativeCrossFireケーブル
2way用のブリッジケーブルです。

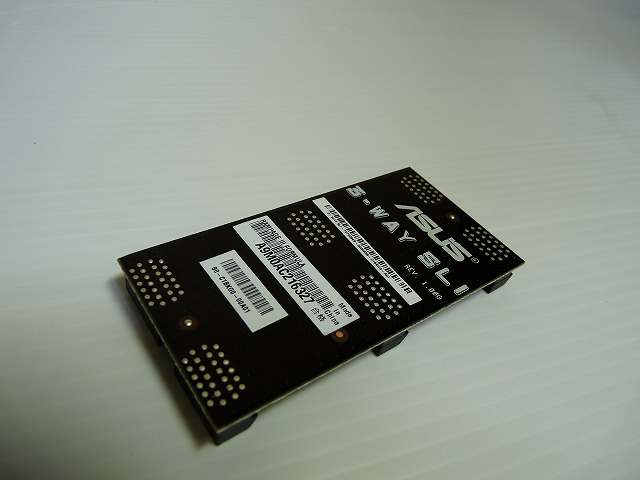

3-Way SLI ブリッジ
480で3wayしろと言う事ですね。

いや、ムリだから。

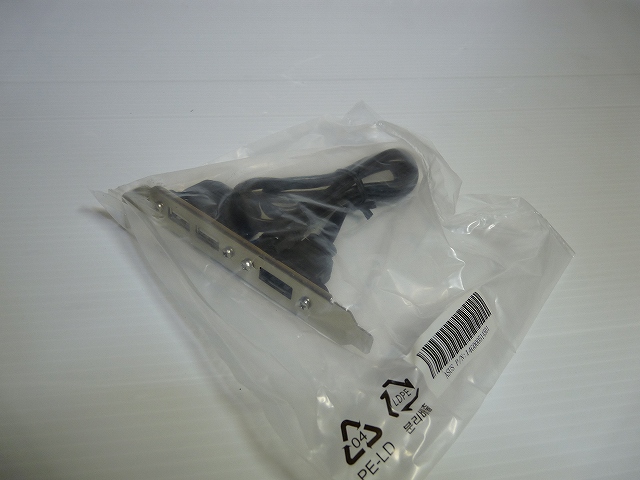

2-port USB2.0+eSATA ブラケットモジュール

残念ながらUSB2.0です。
この手のモジュールは一度も使った事がありません。
見た目的に嫌いだから。

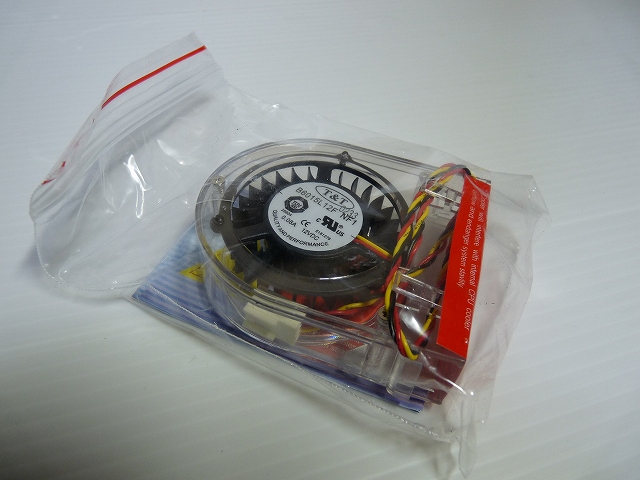

オプションファン

でたwwww
以上。

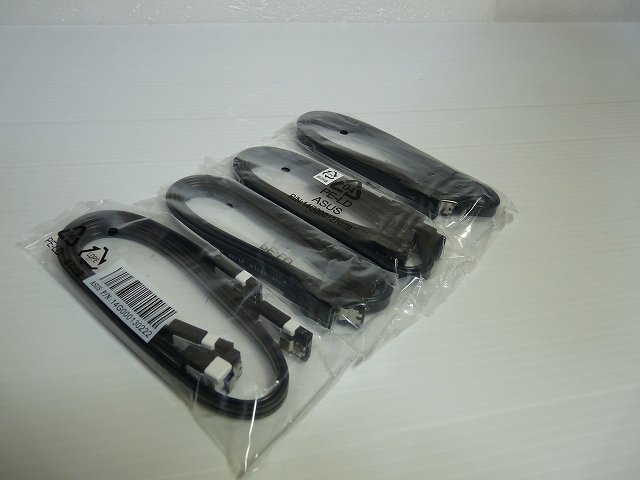

SATA3.0Gb/sケーブル(2本入り x3袋)& SATA6.0Gb/sケーブル(2本入り x1袋)

最近では、もうお馴染みですね。
白いのが見えると思いますが、それが SATA6.0Gb/sケーブルです。

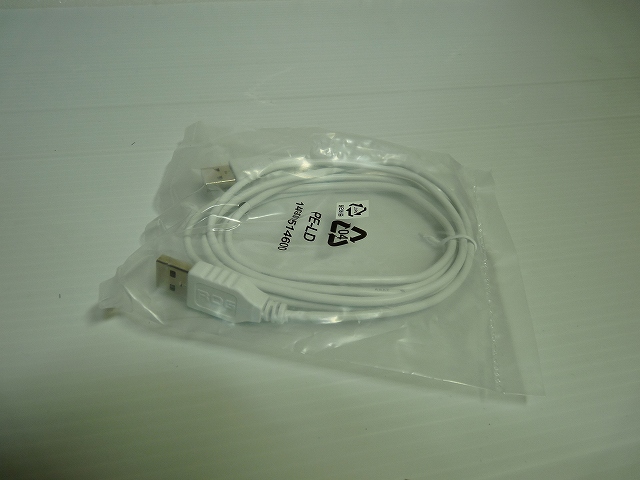

ROG コネクトケーブル

違うPCから監視したり設定出来たりするアレ用のケーブルです。

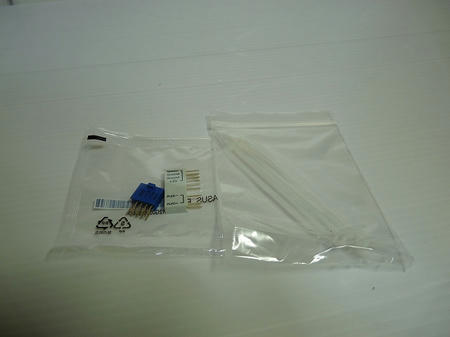

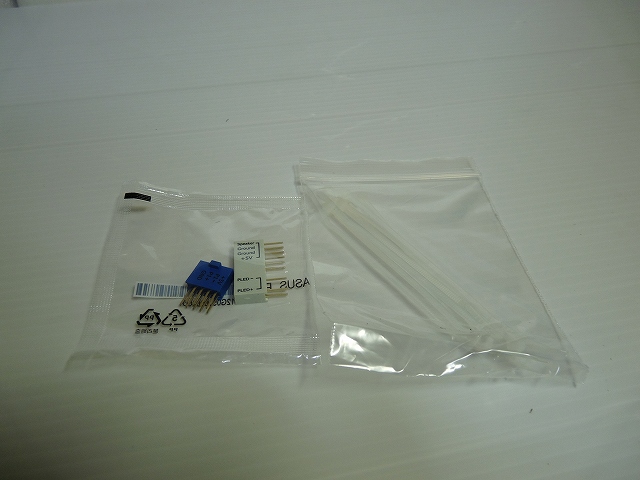

2 in 1 Q-Connector&結束ケーブルタイ袋

こちらもお馴染みですね。
ちなみにいつも使いません。

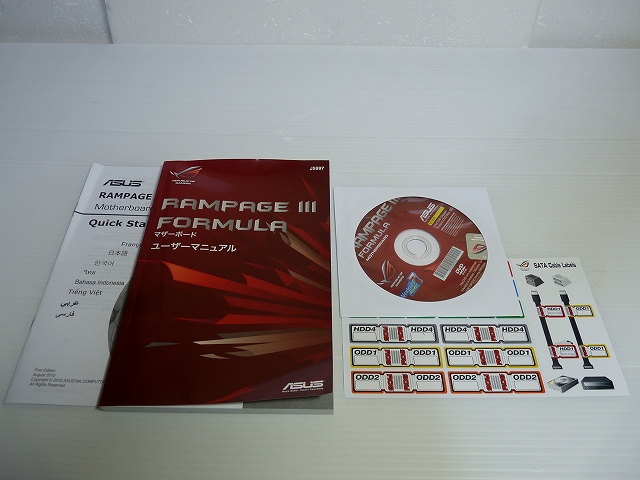

マニュアル(日本語&多言語簡易マニュアル)、ドライバーディスク、ROG SATA Cableステッカー

付属品は以上になります。
まぁ、ROGっぽい付属品は一通り入ってます。
が、あのデカイROGのステッカーは入ってませんでした。
入れ忘れなのか、付いていないのか?解りません。

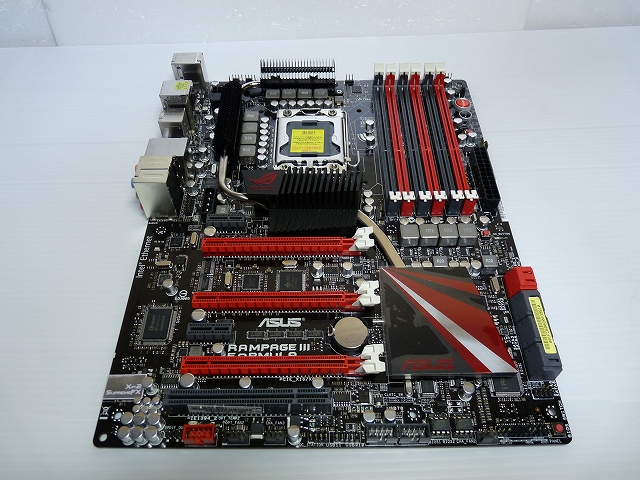

板全体です。
R3Eに比べると、かなりアッサリしていますね。

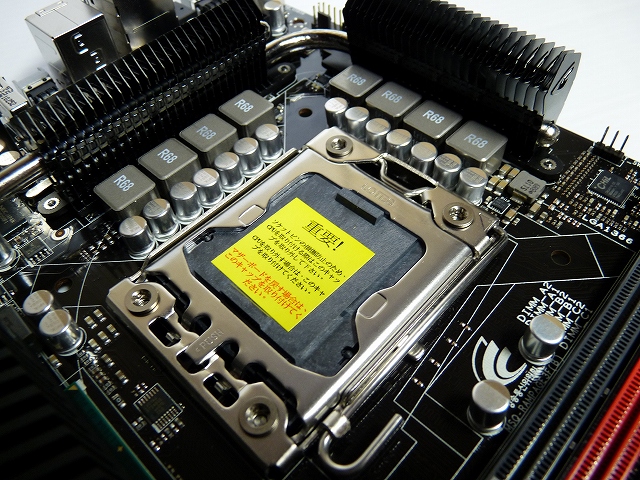

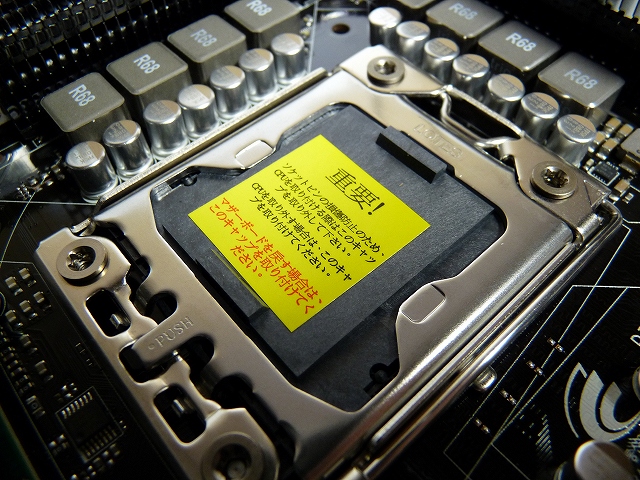

CPUソケットはLOTES製です。
かなりうれしいです。紺子ソケットで何かあった訳ではないんですが、LOTES製が好きなんです///

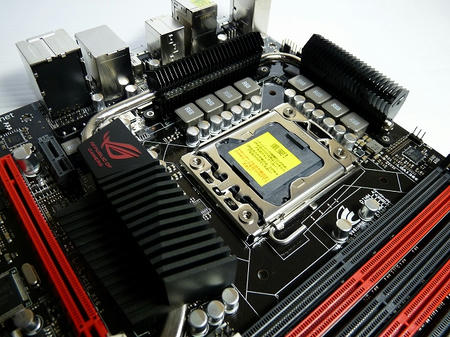

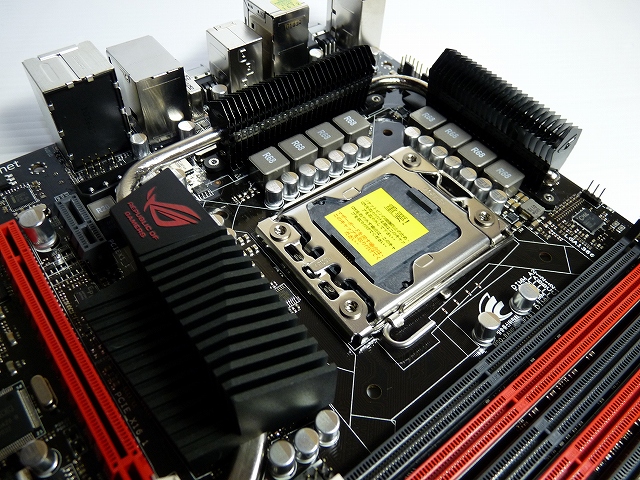

CPUソケット周辺。
ROG Extreme Engine Digi+ 8-3-2-2フェイズ電源設計
8-phase CPU電源 3-phase QPI/DRAM電源 2-phase NB電源 2-phase Memory電源
となっているようです。
詳しい事はよくわかりませんorz

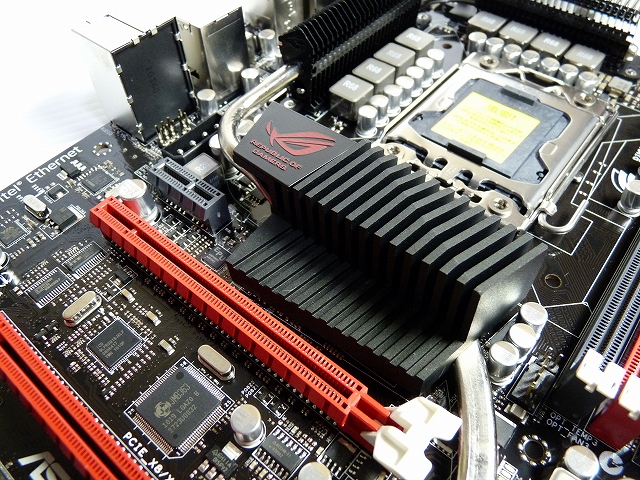

ヒートシンクは、D-EやPREMIUMに似てますね。
NBのヒートシンクはスッキリしており干渉にも注意された作りになってます。

長めのサウンドカードも大丈夫っぽいですね。

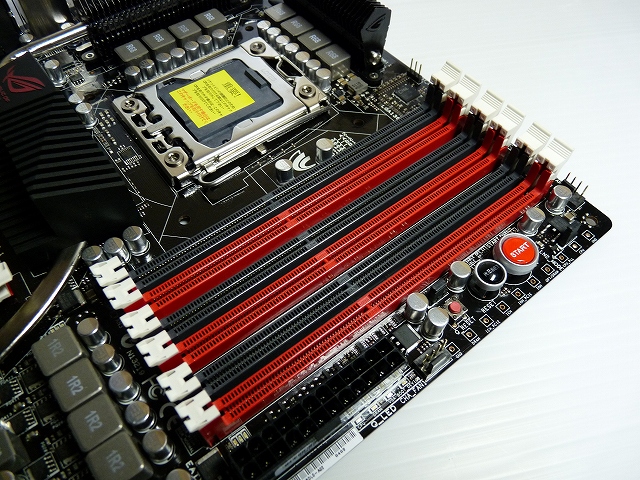

唯一残念な仕様のメモリスロット部。
案の定片ラッチ仕様です。
不評なのを聞かないんですかね?ASUSは・・・

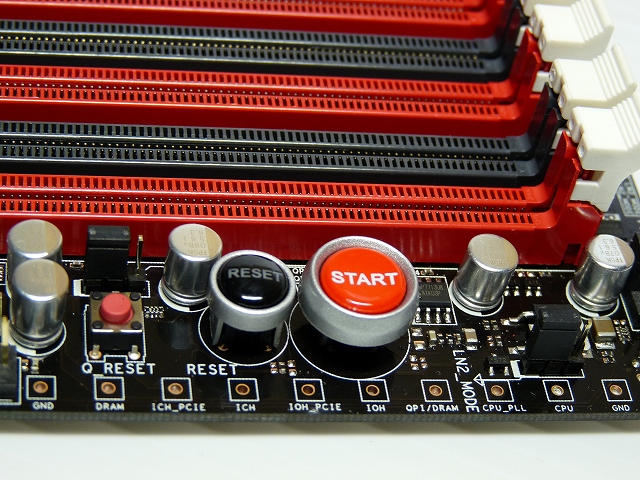

POWER&RESETボタン、ProbeIt Measurement Points
ProbeIt Measurement Points は使い難いですね。
赤いボタンはQリセットボタン。
LN2_MODEジャンパ機能せずCPUが機能しない場合に使います。

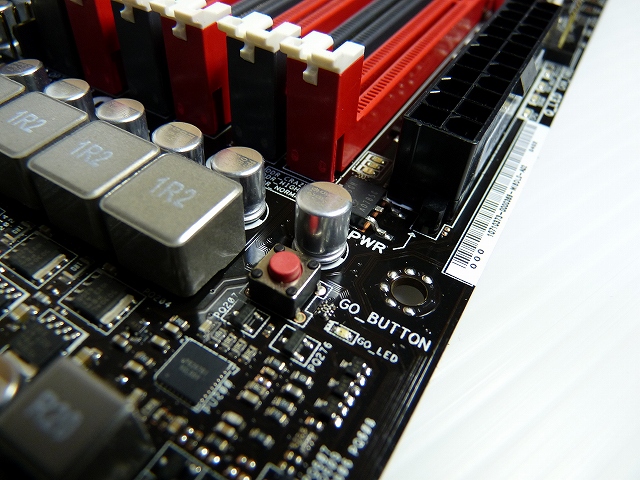

メモリソケット下側にGO_BUTTONが用意されています。
POST前に押すと、MemOK!が有効になります。

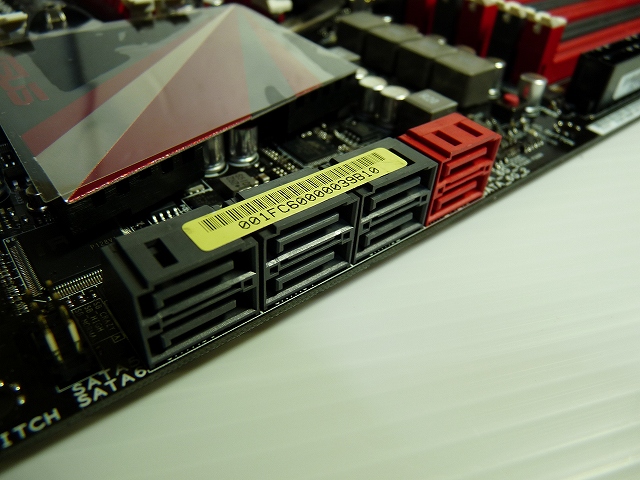

SATAソケットは横向き。
長いビデオカードとの干渉を考えられて、横向きになっています。
赤いソケットがSATA6Gになります。

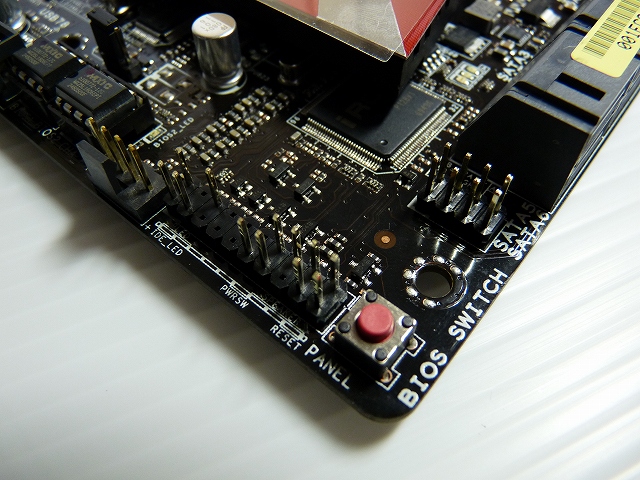

ソケット下にはBIOS_SWITCHが用意されています。
R3Fには2つのBIOSが搭載されておりこのBIOSボタンを押すとBIOSの切り替えが出来ます。
もちろん、異なるBIOSをロードする事が出来ます。

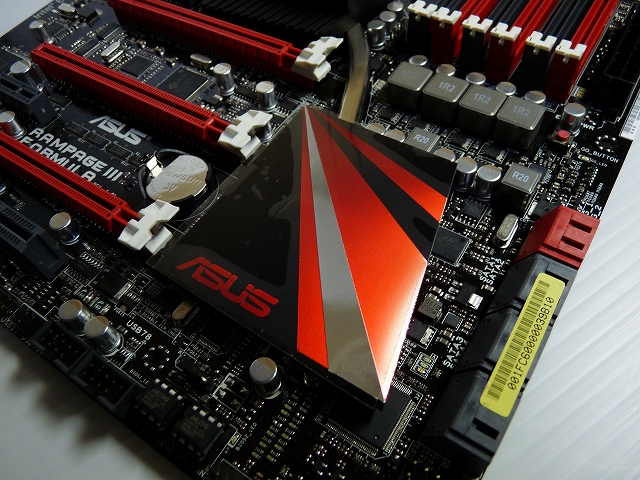

SB用ヒートシンク。
なかなかシンプルなデザインで個人的には好きですね。

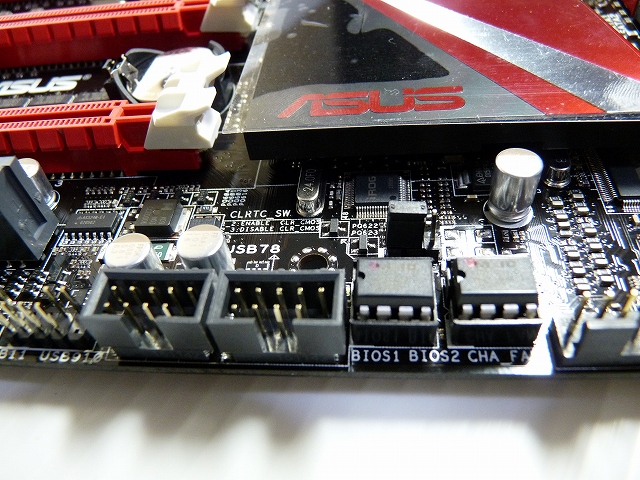

USBピンヘッダ&BIOS
R3Eでは、大不評だったUSBピンヘッダが2つ用意されています。
有り難いですね。2つあるのは。
BIOS横にはLEDが用意されており、どちらのBIOSが使われているか、一目でわかります。

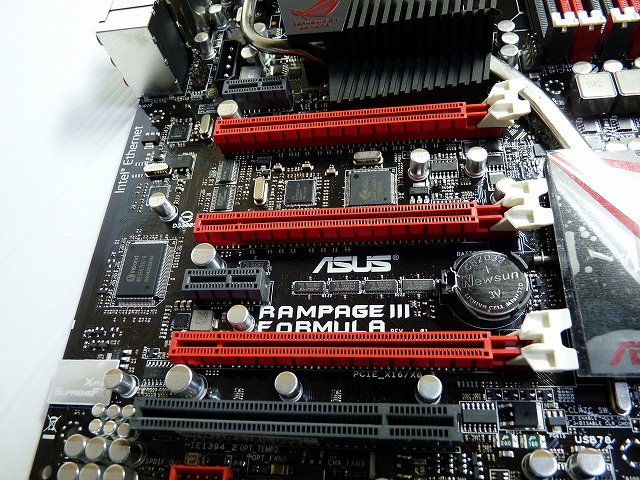

拡張スロット部。
3 x PCIe 2.0 x16
各動作モードに対応: x16; x16/x16; x16/x8/x8
2 x PCIe x 1
1 x PCI 2.2

上から2本目のPCIe 2.0 x16は3way時に使用となります。
通常のSLIやCFは、1段目と3段目を使います。
かなり間隔が開きますので冷却に効果が出そうですが。
ちょっと間隔が広すぎますね。
また、2wayだとPCIが潰れます・・・

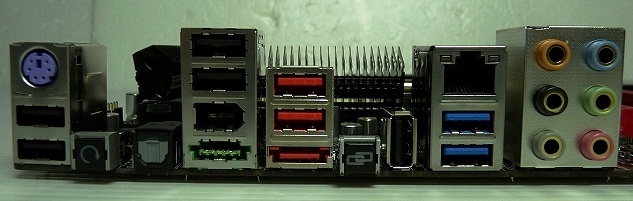

バックパネル部です。

LANは一つしかありませんがうれしい事にintel製になります。
これも購入動機のひとつになりました。

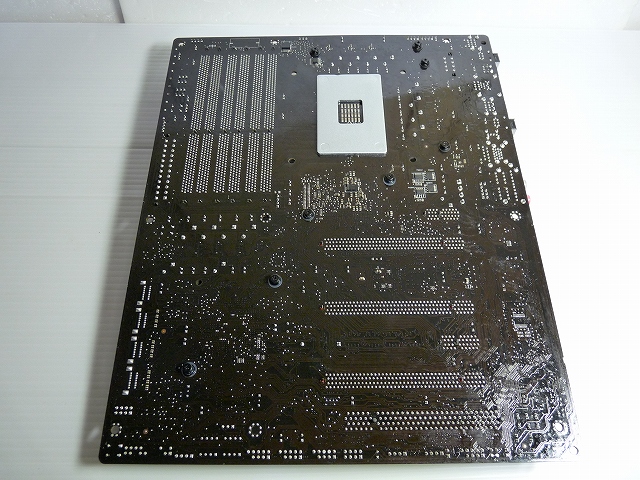

基盤裏側です。
2段目も信号はx16なんですけどね。

こんな感じのM\Bです。
