Core i7 920を使って、4.0GHzにオーバークロックして低電圧で動作させる、あの低電圧レビューの最終章です。
今回で、まぢで最後です。

トリを務める板は、ASUS P6X58D-Eです。
私の中では、本命です。
なぜ本命なのかは、

・買いやすい価格設定

・3way時動作(x16+x8+x8)

・nForce無し


で、良い意味で上位機種のP6X58D PREMIUMの廉価版だと言う事です。
順を追ってこの板を説明してみたいと思います。

ちなみに戯画からなぜコレにしたのかと言うと、使用しているラトック製KVMのREX-230UDAを使用するとbiosに入れない事が解ったから。
KVMは、外せないの。で、常用でこの状態はさすがに厳しいので板買えに踏み切りました。


付属品

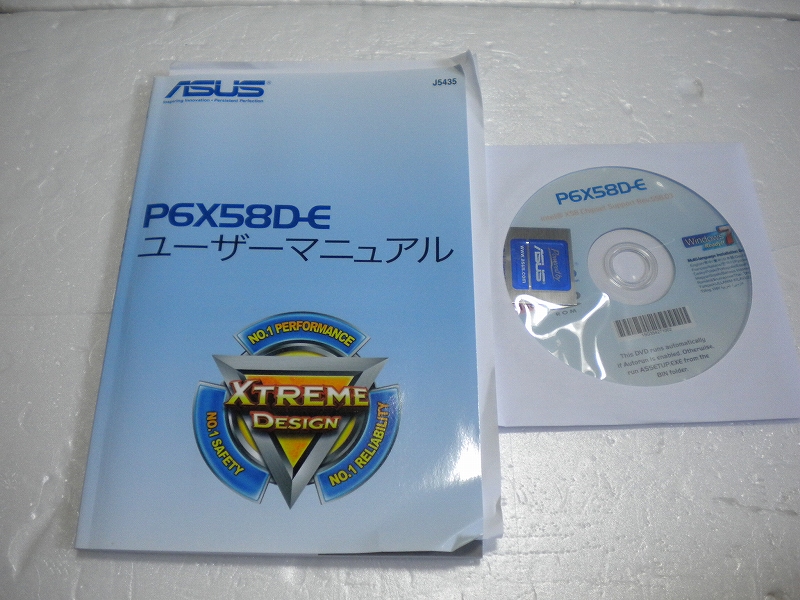

ユーザーガイド

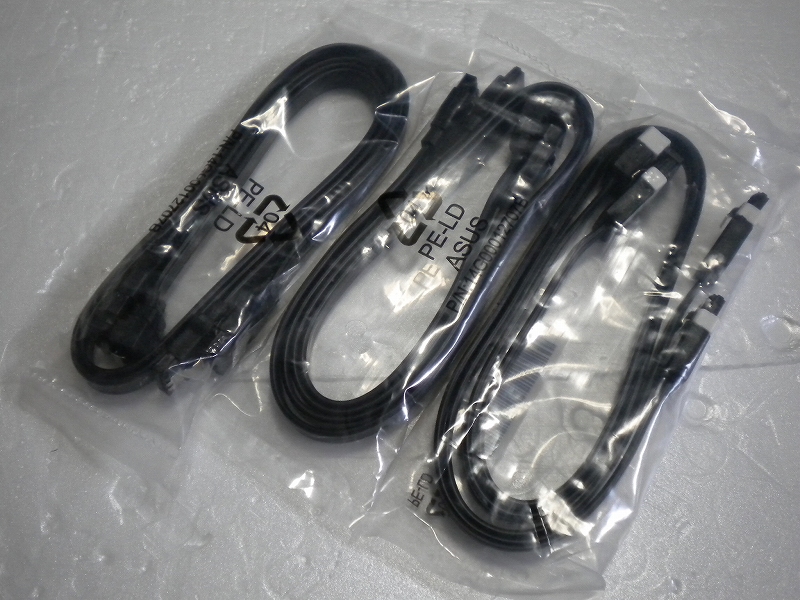

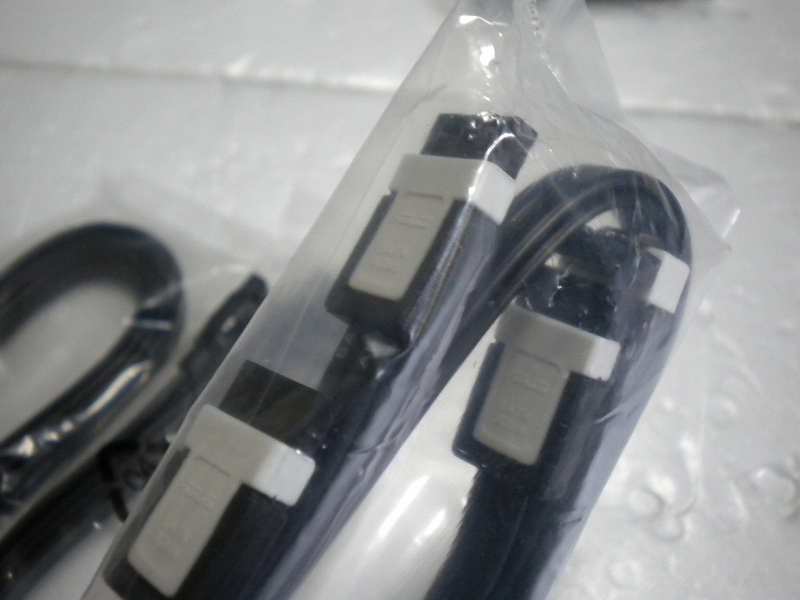

4 x Serial ATA 3.0Gb/s ケーブル

2 x Serial ATA 6.0Gb/s ケーブル

ASUS Q-シールド

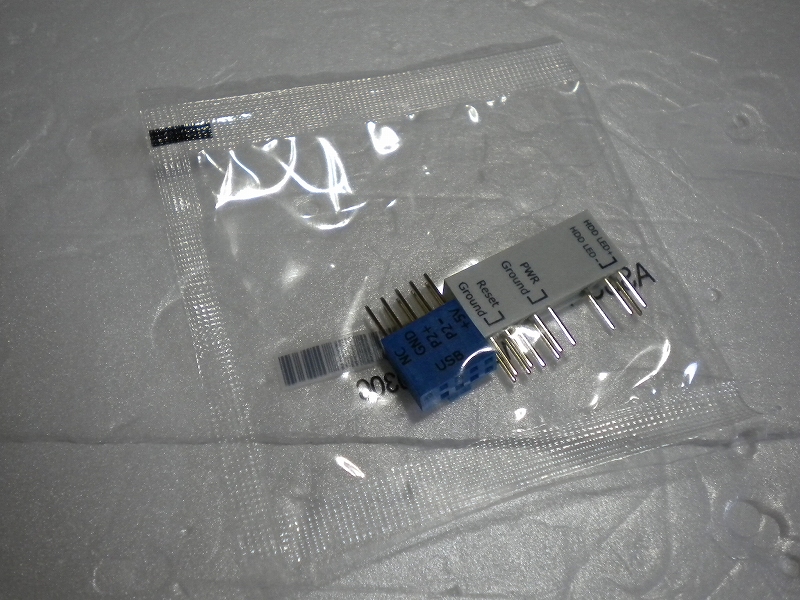

2 in 1 Q-コネクタ

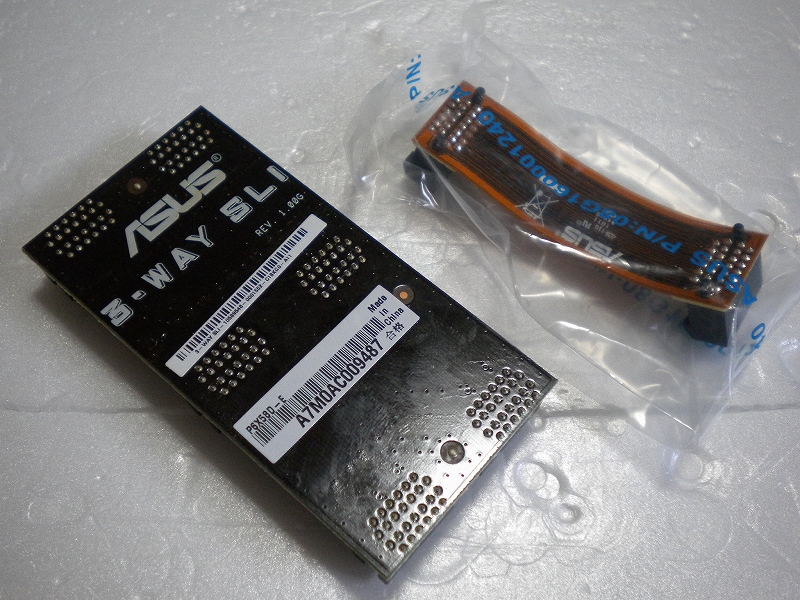

1 x ASUS 3-Way SLI bridge コネクタ
1 x ASUS SLI bridge コネクタ


PREMIUMの付属品からOptional Fanが無くなっただけ。
使わないから、無くても良い。

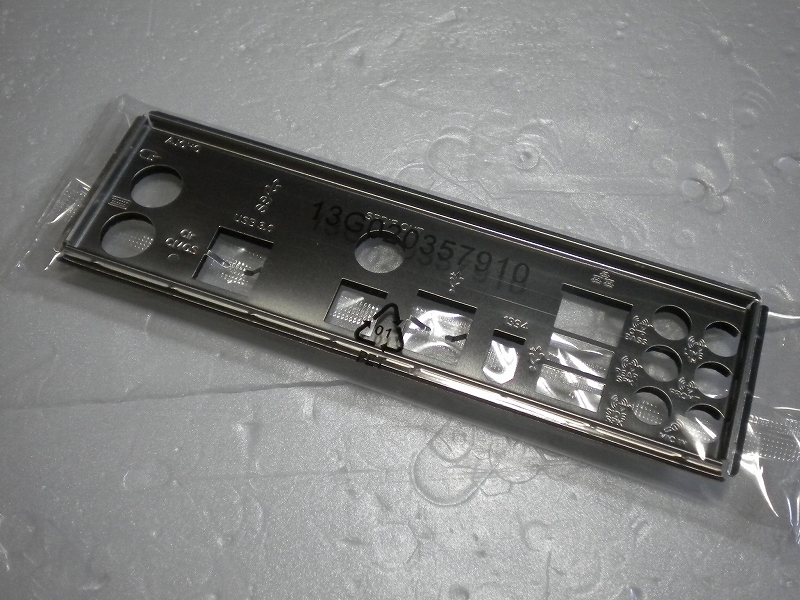

バックパネルはただのアルミ板になり、廉価モードに入っています。

コダワリは無いので、良い意味でコストカットされています。


マザーボード本体

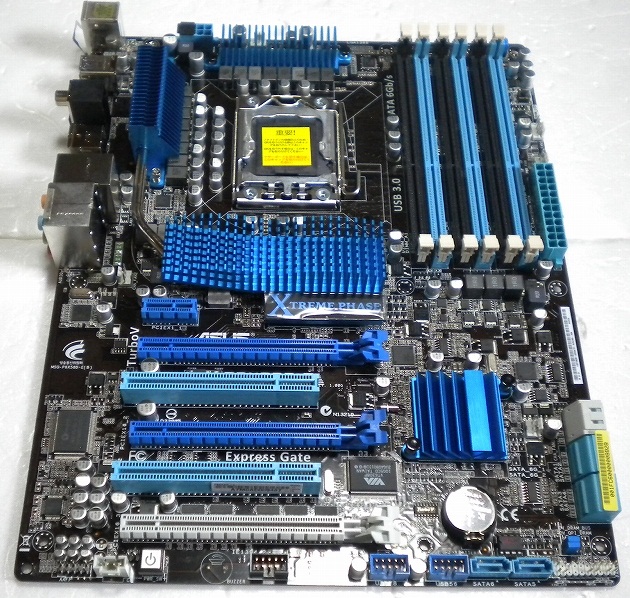

板全体です。
パッと見は上位機種とほぼ違いは解りません。

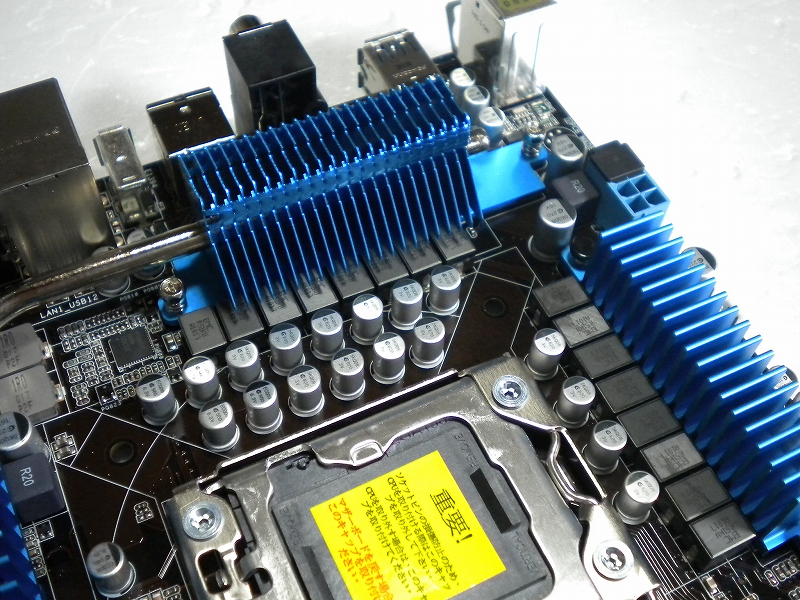

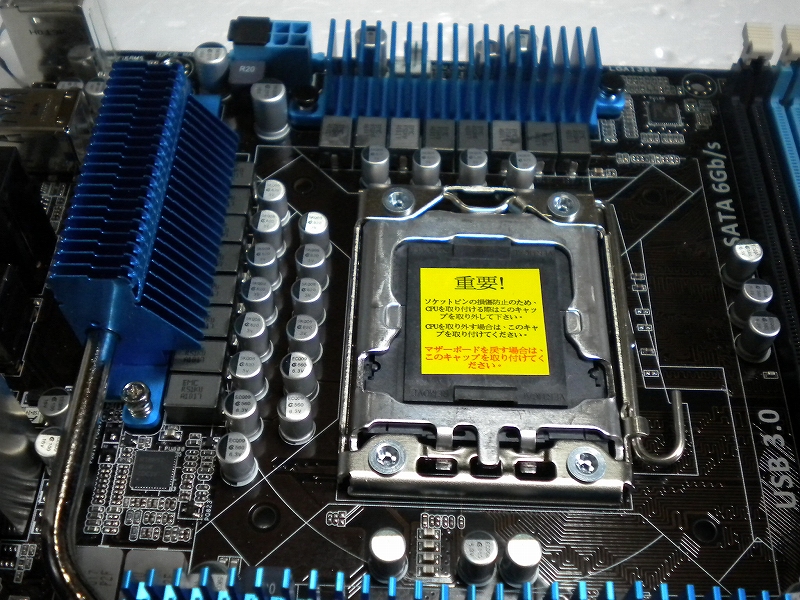

CPU周りです。
ヒートシンクは上位機種PREMIUMに似ていますが、ヒートパイプの繋がりが実は違います。

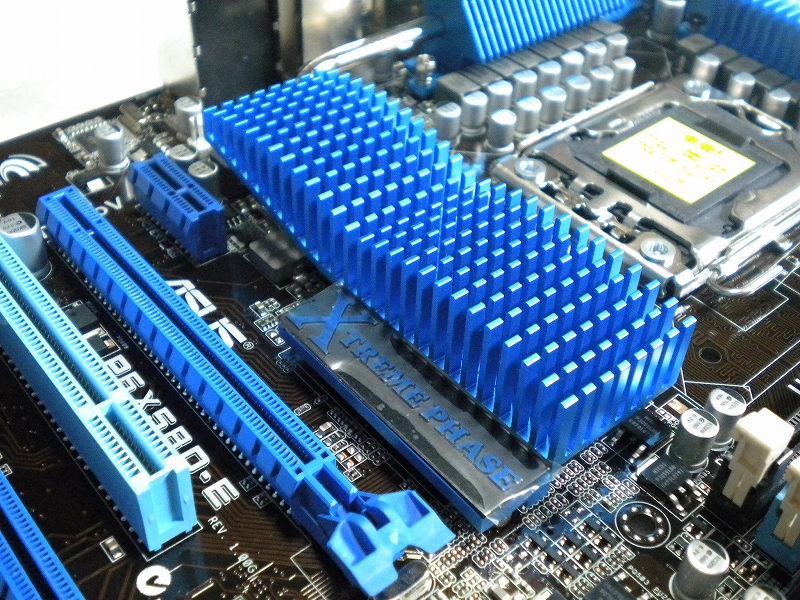

ノース用ヒートシンクです。
ノースとVRM用ヒートシンクはヒートパイプで繋がっています。

CPUソケットは紺子製
残念。LOTES製希望。

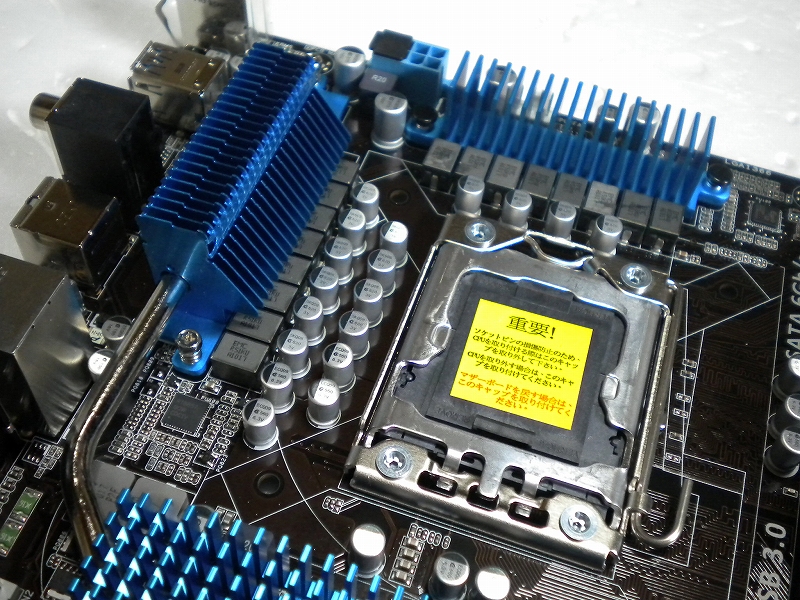

16+2 フェーズ給電回路
上位機種PREMIUMと同じです。

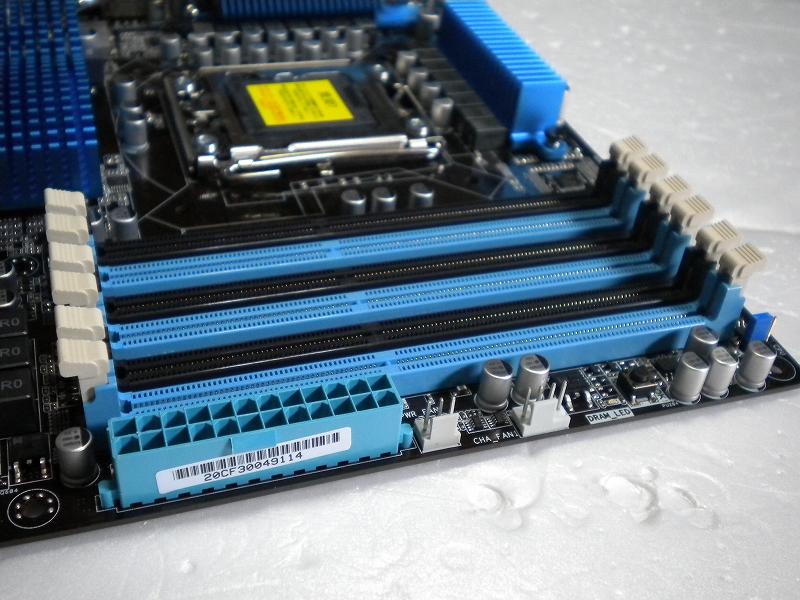

DDR3-DIMMソケット x6
DDR3 2000(O.C.)/1600/1333/1066MHz対応
XMP(Intel Extreme Memory Profile)対応

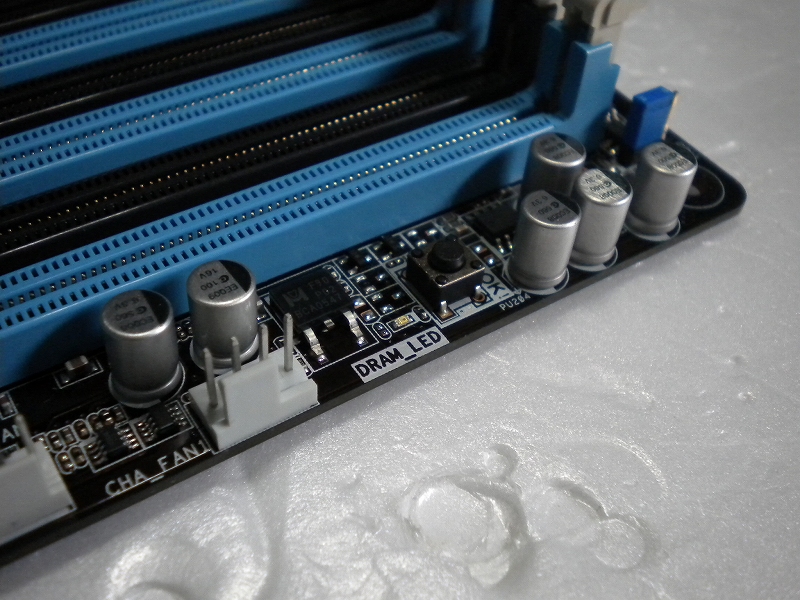

側にはMEM OK!が用意されています。
また、両ラッチなので最高です。

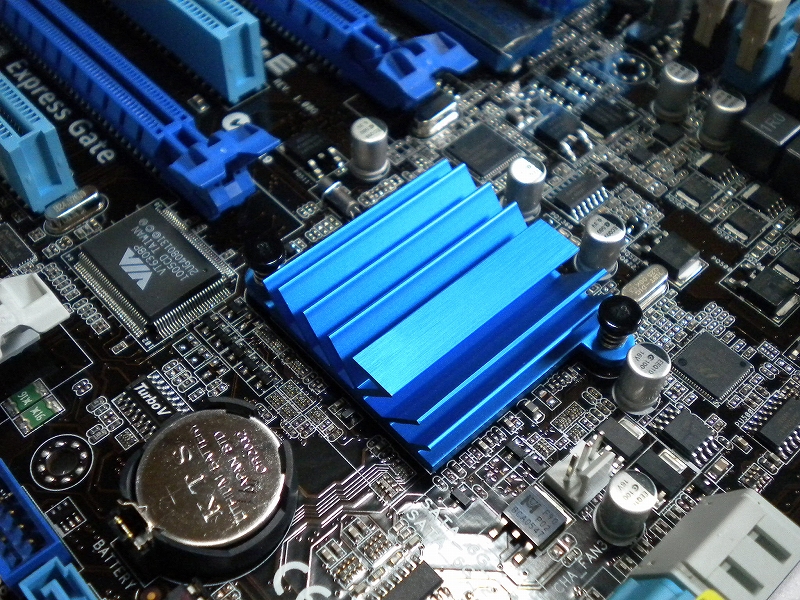

サウス用ヒートシンク
上位機種PREMIUMはヒートパイプで繋がっていますが、こちらは単独。

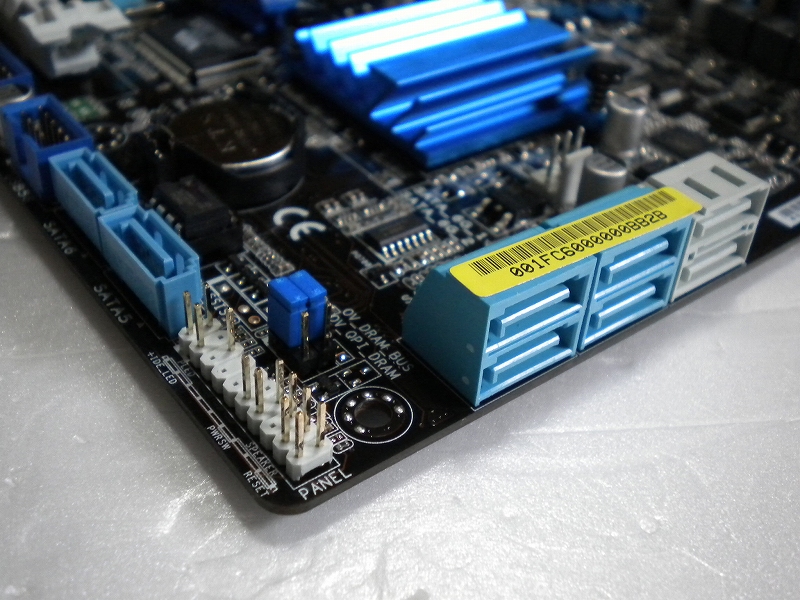

SATAコネクタ
上位機種PREMIUMと同じです。
全て横向きなら言う事無かったんですが…

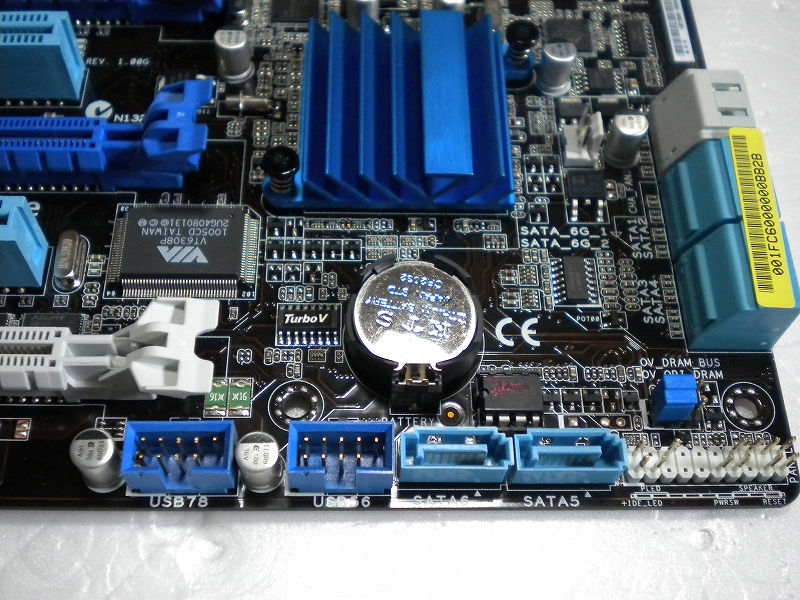

USBピンヘッダ
2つ用意されています。
ちょっと前までは、3つあったのになぁー。

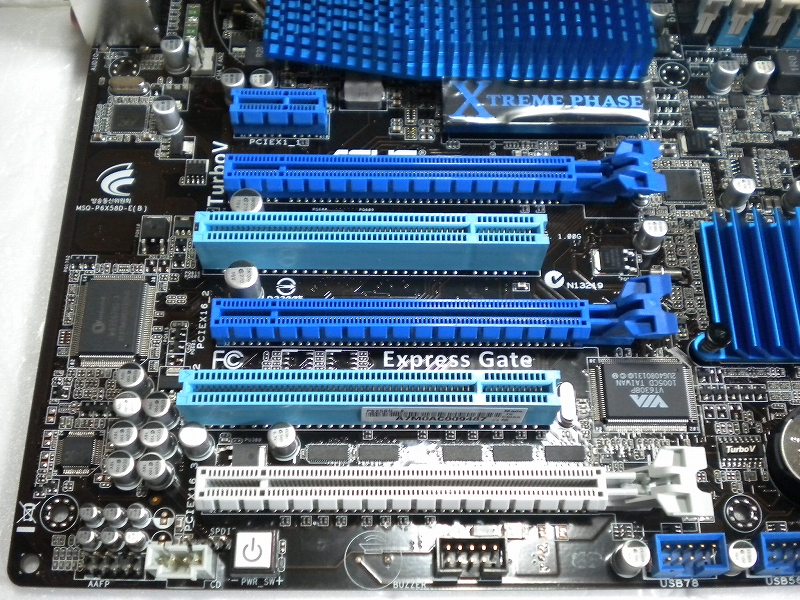

拡張スロット
nForceを積んでいないので、x16+x16+x1orx16+x8+x8動作です。
3way時の動作も問題無いでしょう。

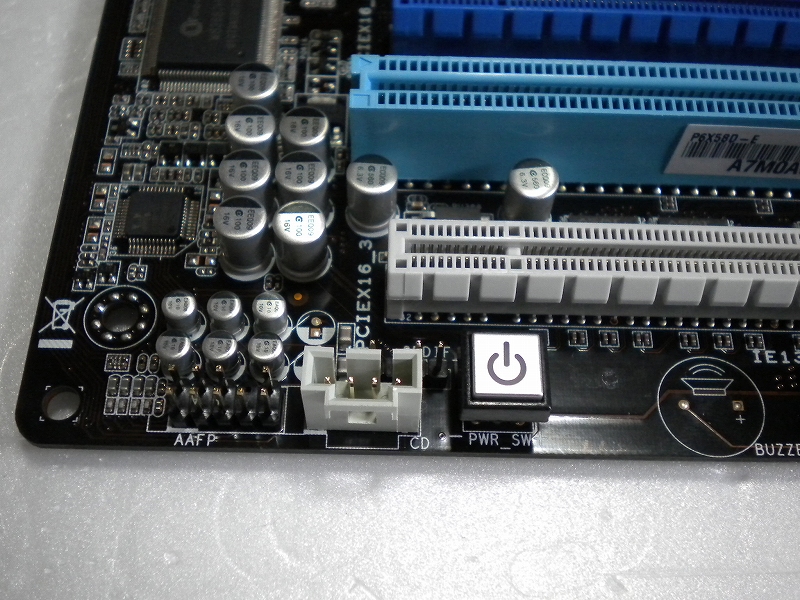

上位機種PREMIUMはパワー&リセットが用意されていますがこちらはパワーのみ。
さすがにリセットボタンくらいは用意しておいて欲しかった。
そんなにコストダウンに貢献しているとは思えないけど。

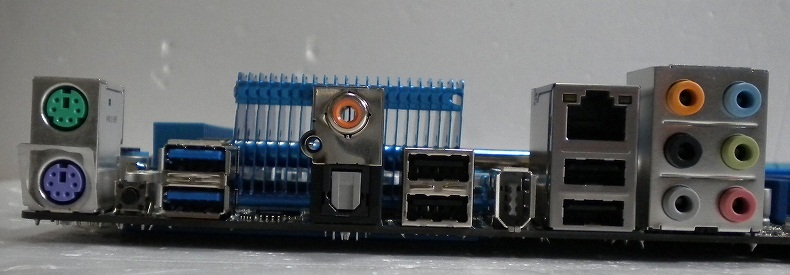

バックパネル
非常にシンプルです。
ただ、上位機種PREMIUMでも感じたのですが、USBの数は少ないですね。
CMOSクリアのボタンは小さすぎます。
非常に押し難いです。

簡単に見ましたが、こんな感じです。

それでは、いつもの4GHz常用テストに入ります。


--構成--まな板環境--

CPU:Intel  Core i7 920 BOX
CPU クーラー:PROLIMA TECH MegaShadow
MEM:Corsair  CMP6GX3M3A1600C8
M/B:ASUS P6X58D-E
VGA:HIS H467QS512P
HDD1:WD3200AAKS
PSU:ANTEC EA-750
CASE:ASKTECH NK-OC400A/T
OS:Windows7 Ultimate 32bit


もちろんいつもと同じ構成です。
それではスタートです。


と言いたいのですが、基本1度OS起動させてから再起動でBIOSに入り設定しています。
そこからトライ&セッティングを繰り返します。

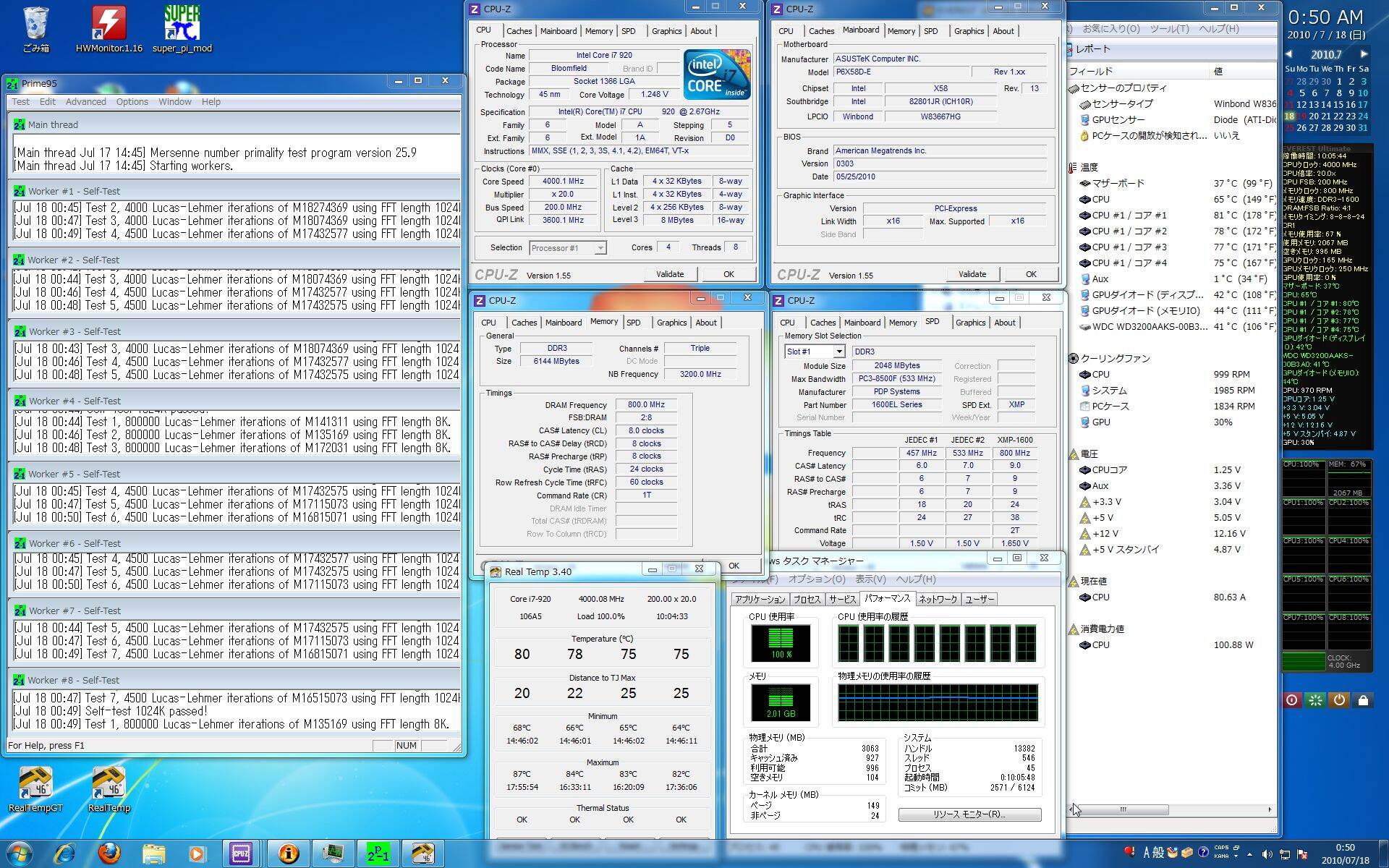

Prime95検証
1発目の設定を下記にしました。

Vcore1.25 CPU PLL1.84、QPI/DRAM1.25、DRAMは1.65V

えっと、そのまま10時間Prime完走しました。><ウレシイ



Prime95最大消費電力は323W

7時間目に最大消費電力叩き出していました。


最大消費電力比較

R2E:340W
UD5:320W(たぶんもう少し喰ってる)
Ex3:362W
UD3:342W
R3E:337W(LLC50%)
R3E:352W(LLC100%)
WSR:341W
UD5:346W(A 付rev1.0)
D-E:323W


めちゃくちゃ良い感じです。
唯一対抗出来るのは、UD5(A無)のみです。
PREMIUMの方も試したくなるのですが、さすがに常用出来るマシン1台は置いておきたいのでバラしたくない。
と言う理由でやりません。

1発で通ってしまったので、そこから常用設定出来る電圧をもう少し煮詰めて見ます。

Vcore1.25 CPU PLL1.84、QPI/DRAM1.25、DRAMは1.65V

Vcore1.24375 CPU PLL1.82、QPI/DRAM1.25、DRAMは1.6V


このように変更し、Prime95を再度走らせて見ました。
この設定で、4時間半で落ちました。
おしかった…w
最大消費電力316Wとなりました。

抜群の低電圧常用耐性です。
鉄板と呼ぶに相応しい1台だと思います。

性能比較

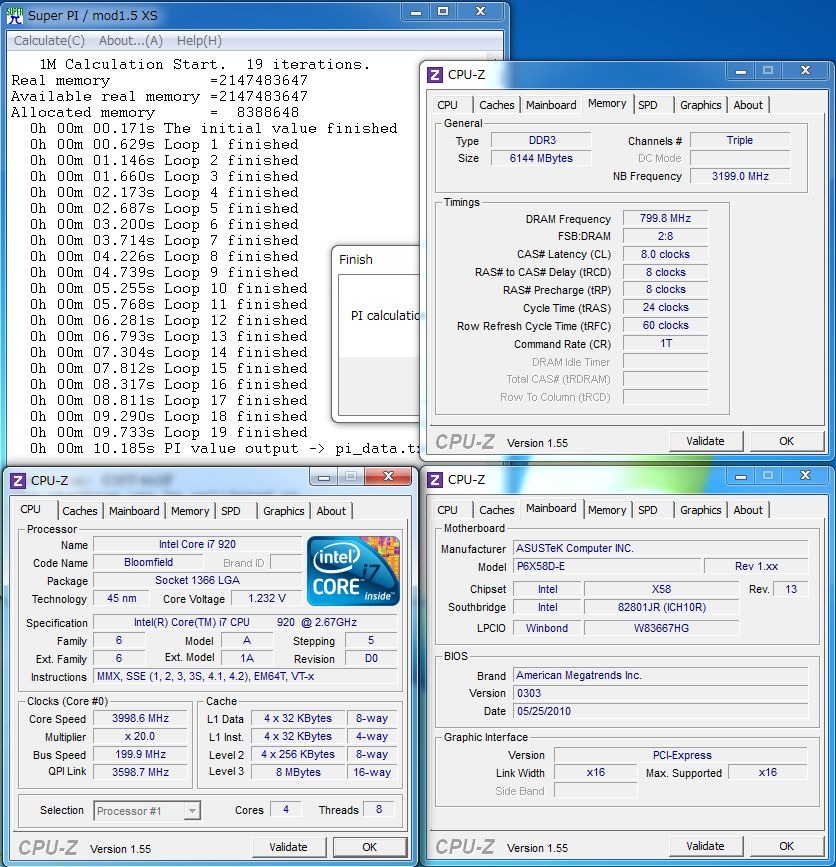

SuperPI MOD v.1.5
R2E:10.201s
UD5:10.289s
Ex3:10.158s(鳩 9-9-9-24-59)
UD3:10.202s(鳩8-8-8-24-82)
UD3:10.240s(鳩9-9-9-24-59)
R3E:10.210s(鳩 9-9-9-24-60)
WSR:10.249s(鳩9-9-9-24-60)
UD5:10.209s(鳩9-9-9-24-60)※ A付
D-E:10.185s(鳩9-9-9-24-60)


ASRockに続き、2位のタイムが出ました。
これはいいんじゃない?

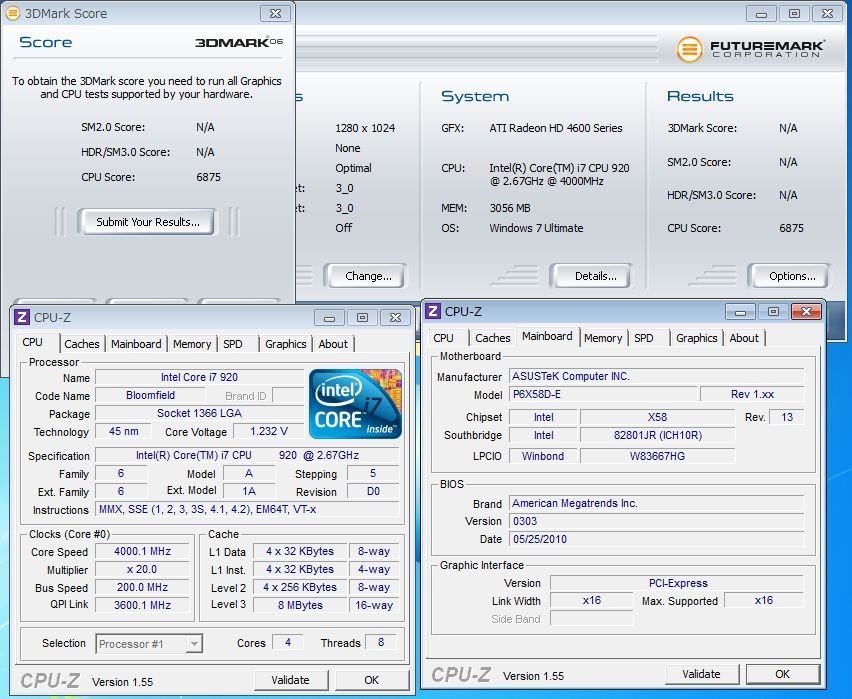

3DMARK06 CPUTESTで比較
R2E:6876
UD5:6931
Ex3:6867
UD3:6934
R3E:6904
WSR:6881
UD5:6869 ※A付
D-E:6875


個人的には、もうどうでも良いですが一応。


うちの環境でこれ以上相性の良い物は無さそうです。
惚れ込んだので、もう1枚買おうかと思ってます。
シンプルな設計が、各電圧にも良い結果に繋がっていると思います。


総評
予算がある人ならPREMIUMを。
4GHz、VGAは1枚挿しなら確実にこちらをおすすめします。
予算的にも、かなり浮くと思うので、その分SSDやVGAのランクアップ、メモリをグレードアップ、音板を追加などするのが良いかと思います。
廉価版という事で、避けている方も居るとは思いますが、気になっている方に言える事はまぢで良いよと言う事だけです。
