シフトゲージに合わせて、エアコンパネル照明もLED化した。
が、やはりムラが気になる・・・

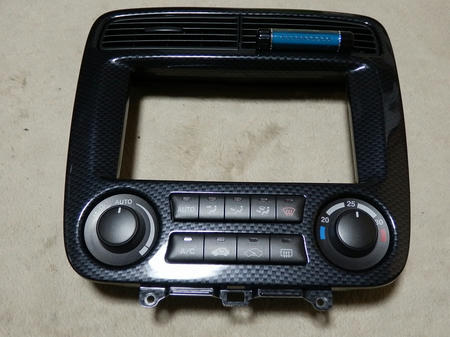

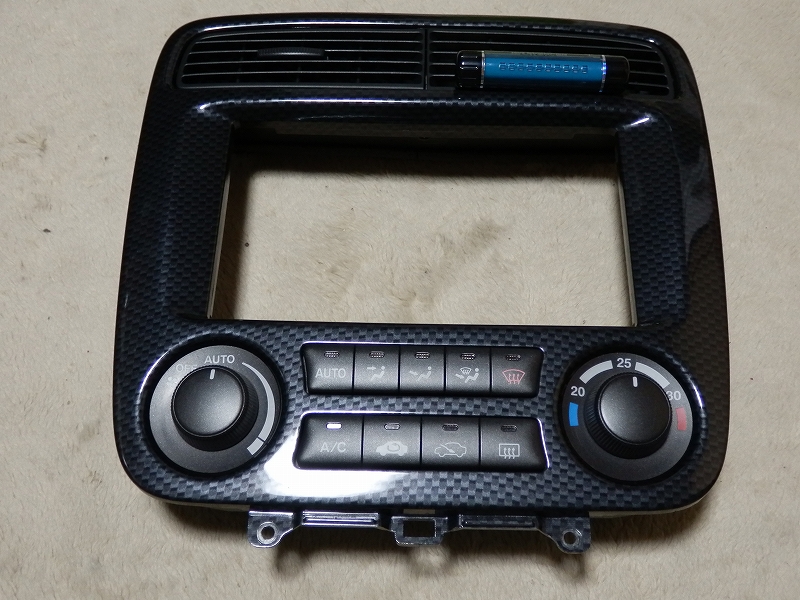

外したセンターパネル。
パネルにネジ留めされているので分解します。

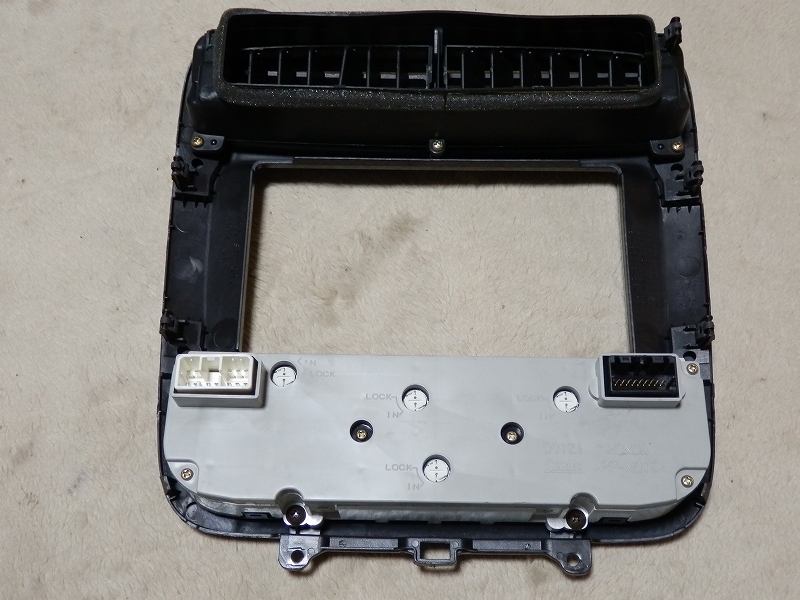

裏側にあるネジを全て外せば分離させることが出来るようです。

基本的に照明の電球だけ替えるのであれば、バラす必要は無いようだ。

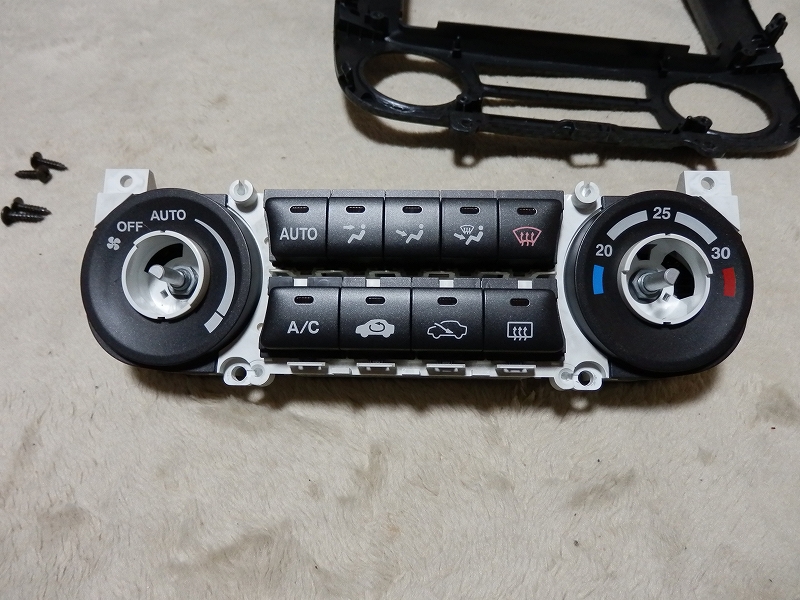

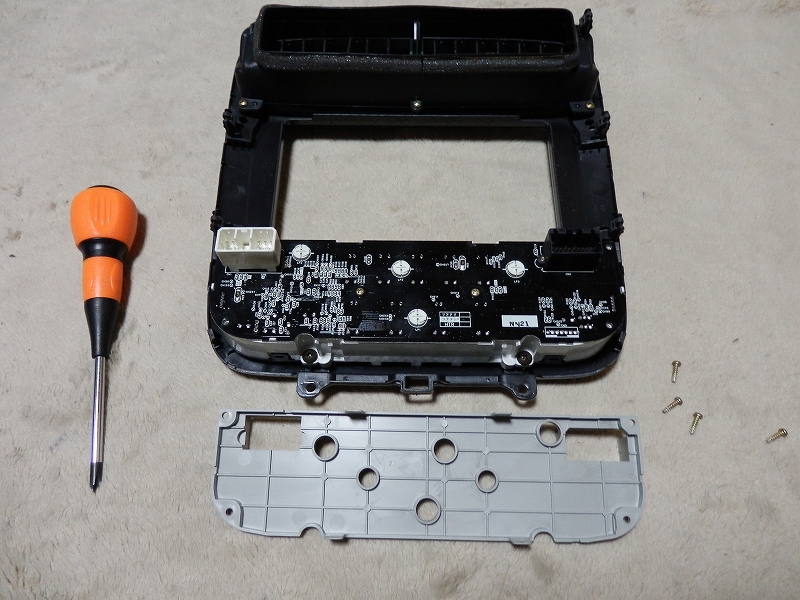

一つ目のカバーを外す。

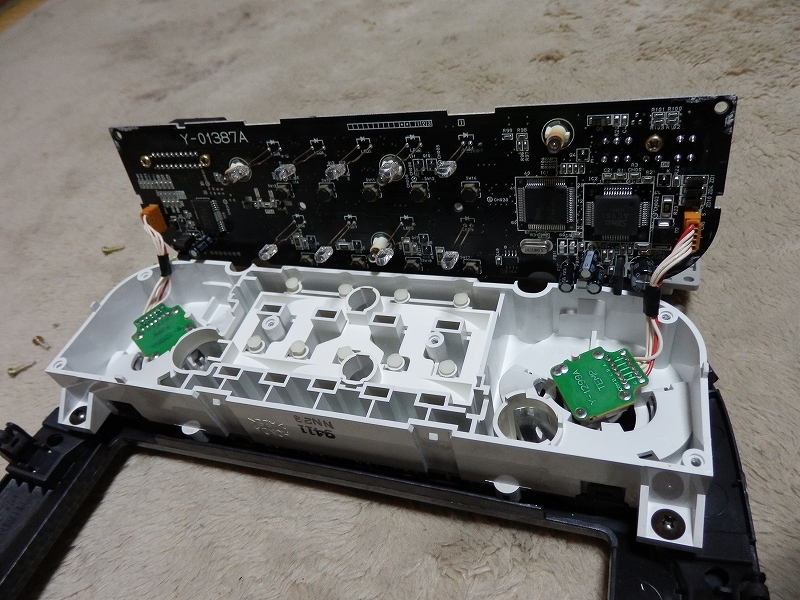

基盤を固定しているネジを外す。
温度調整と、風量の配線が4pinで繋がっている。

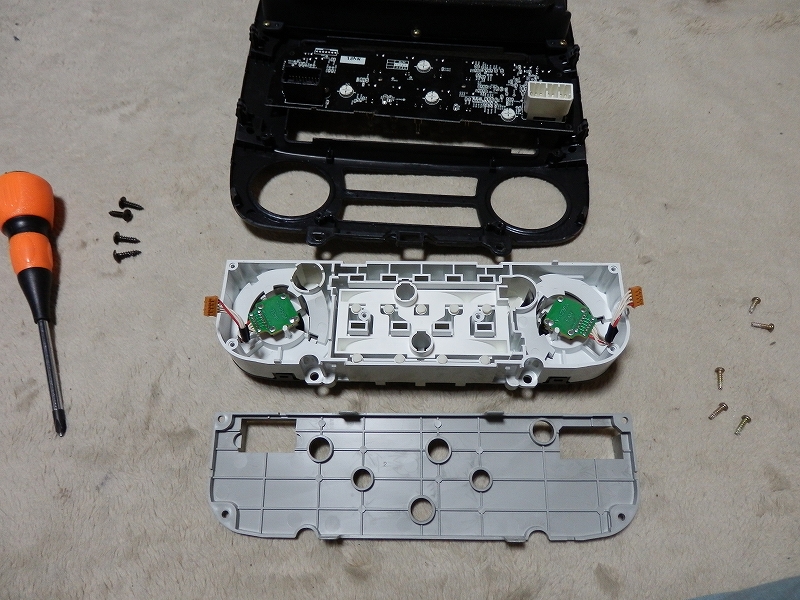

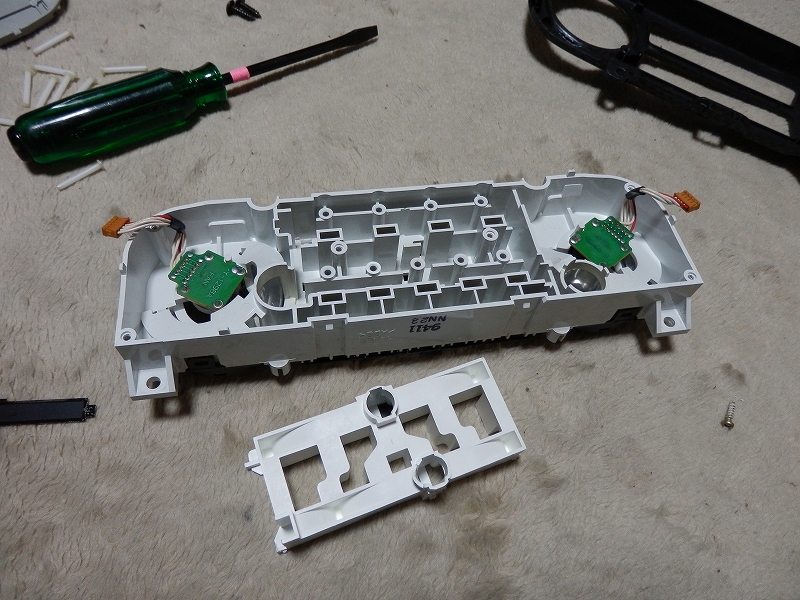

とにかくバラします。

ツマミを外します。
これは差し込んであるだけなので、パワープレーで外します。

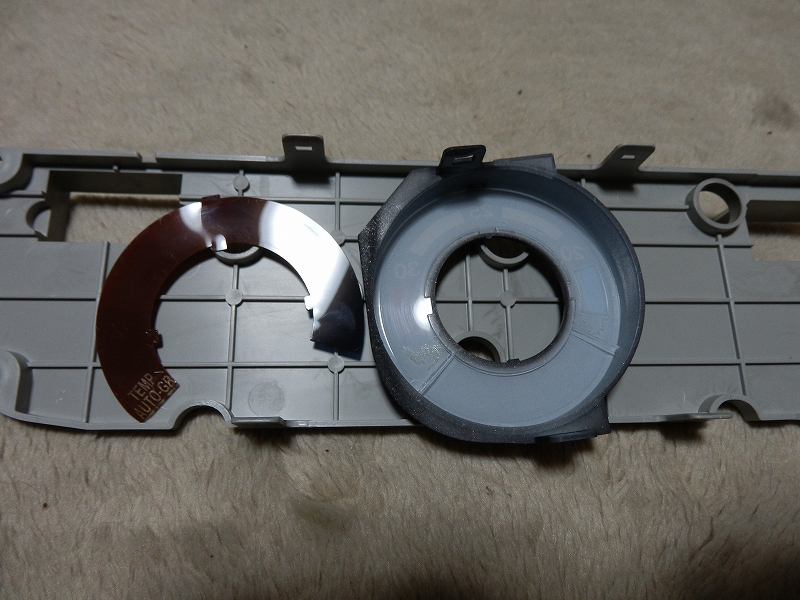

裏側のオレンジフィルムを剥がします。
これがあるので手間隙が掛かってしまう。

切り替えスイッチのフィルムも剥がすのでさらに分解。
コレは結構、難儀な作業だった。
若干、破損有り・・・無念。

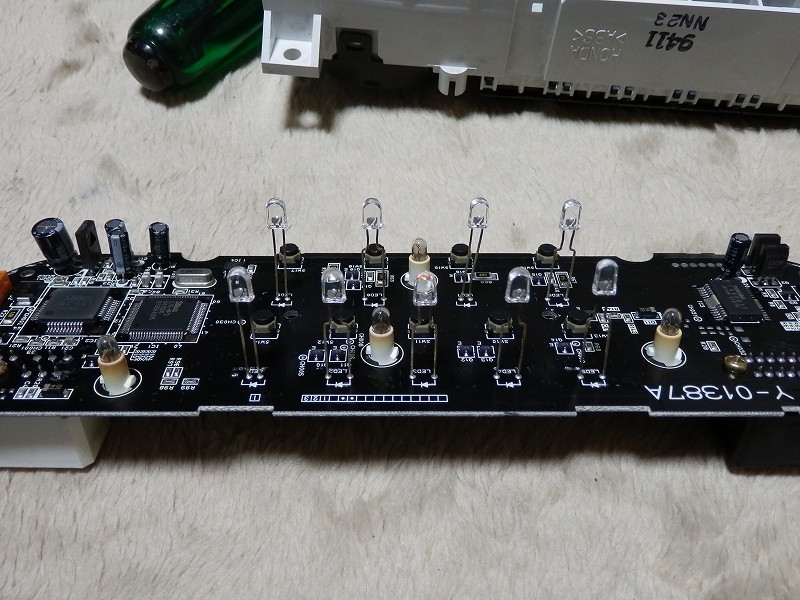

電球を外して、LEDに替えます。
基本的に、捻れば外れます。

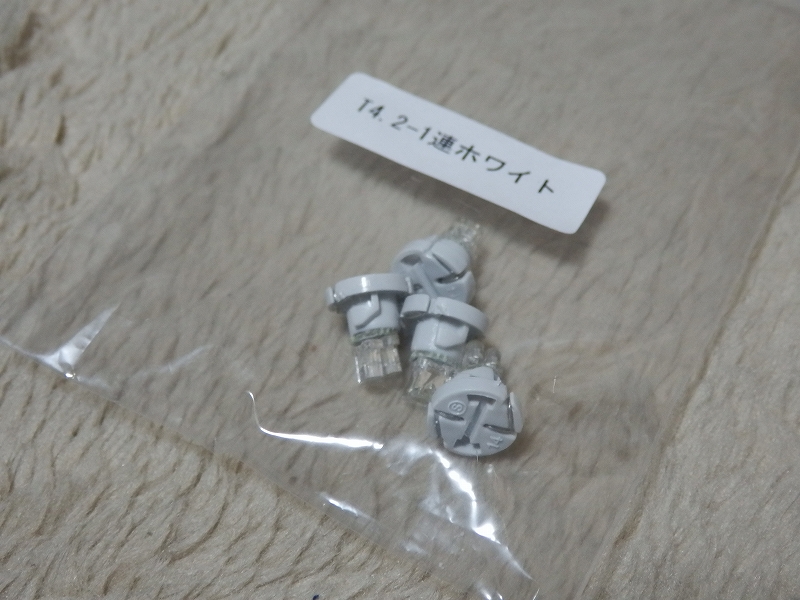

オクでT4.2に加工されているLED購入。
4つで¥980-だった。

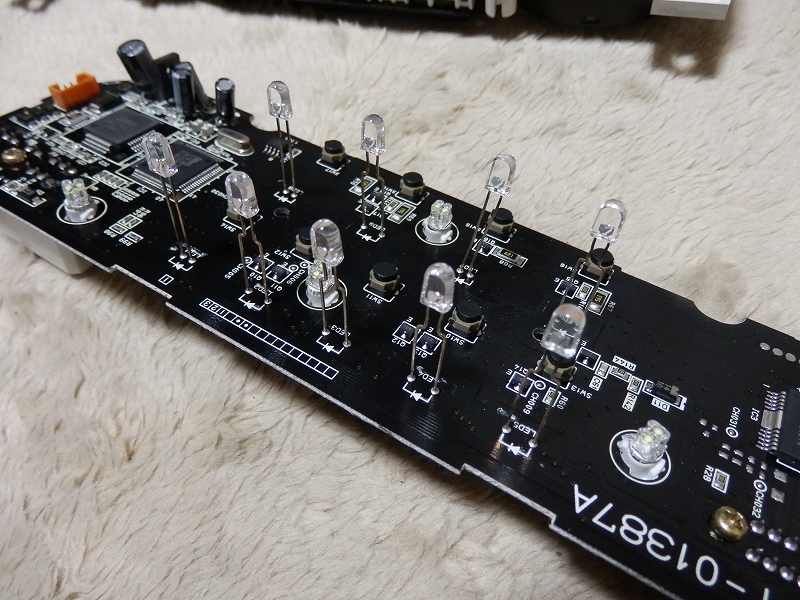

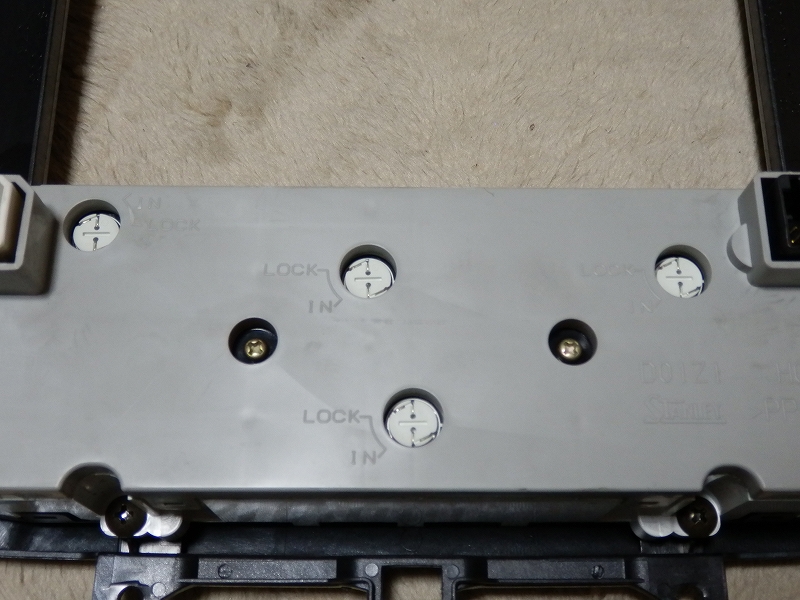

4箇所をLEDに交換しました。

元に戻して、点灯。
さすがにムラがあるな・・・
アルミテープとか貼れば良かったかもしれん。

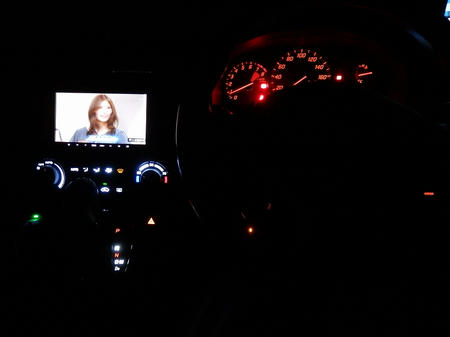

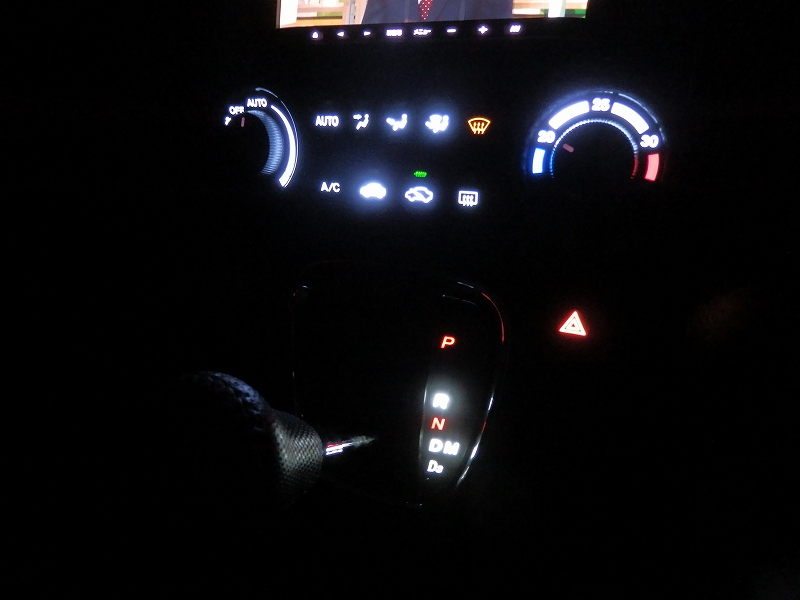

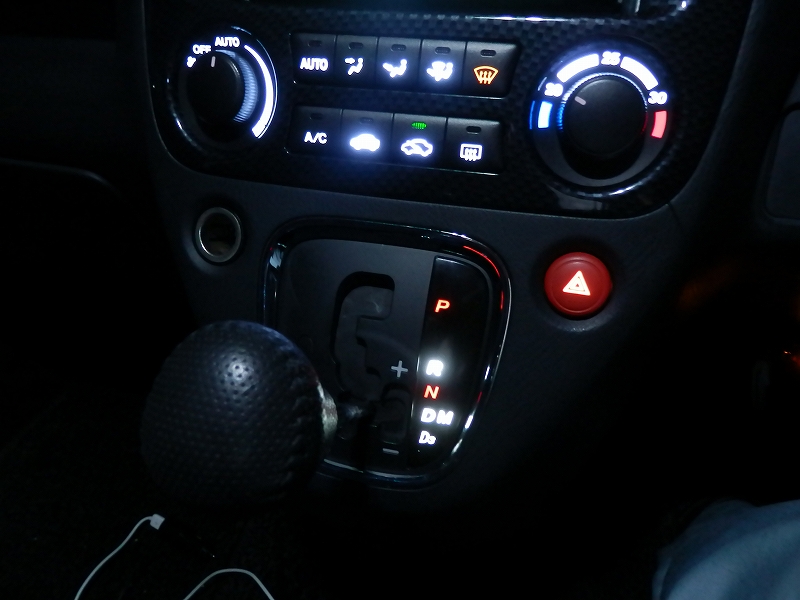

照明点けた状態で。
とにかく、オレンジから脱出出来たので良しとしますか。

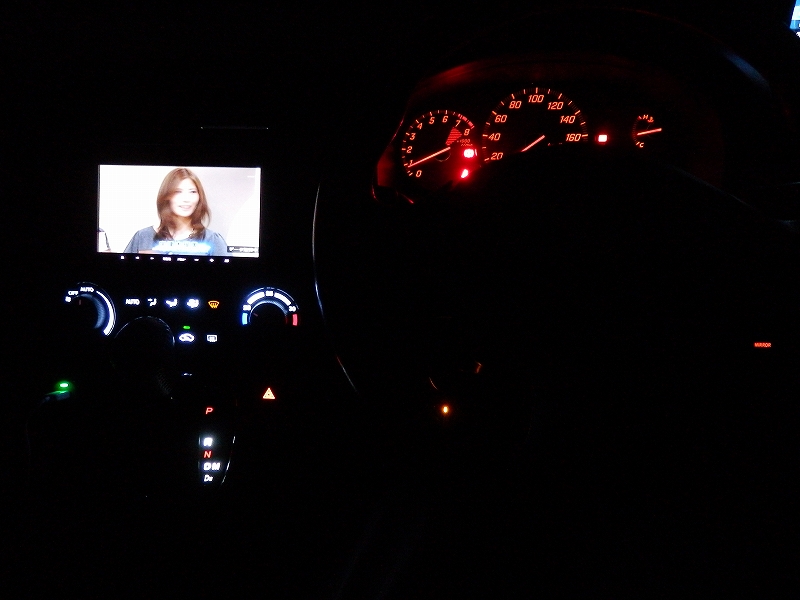

メーターはバラす気にならないので放置。

うん!良い感じだ。
