段々とやる事が無くなってきたので、LED化を進めようかと。
と言うか、この車・・・なんで照明がオレンジなんだよクッソ。

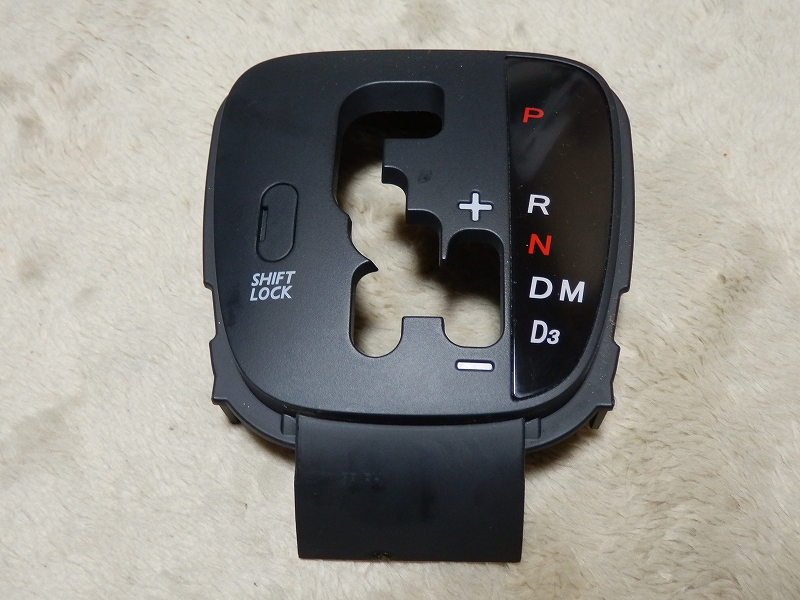

シフトゲージです。
このP、R、N、D、M、D3の照明をLED化します。
元々、この照明色は裏にオレンジのフィルムが貼られており、色が付くと言ったカラクリ・・・

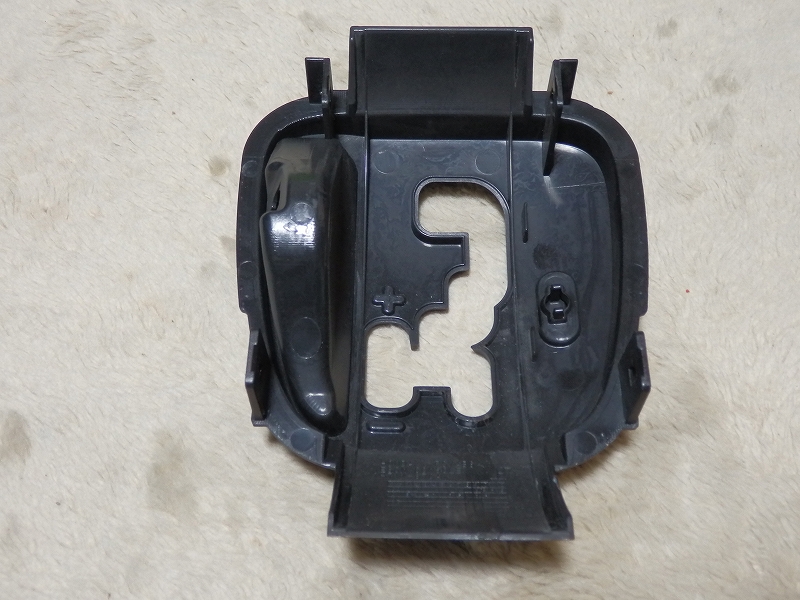

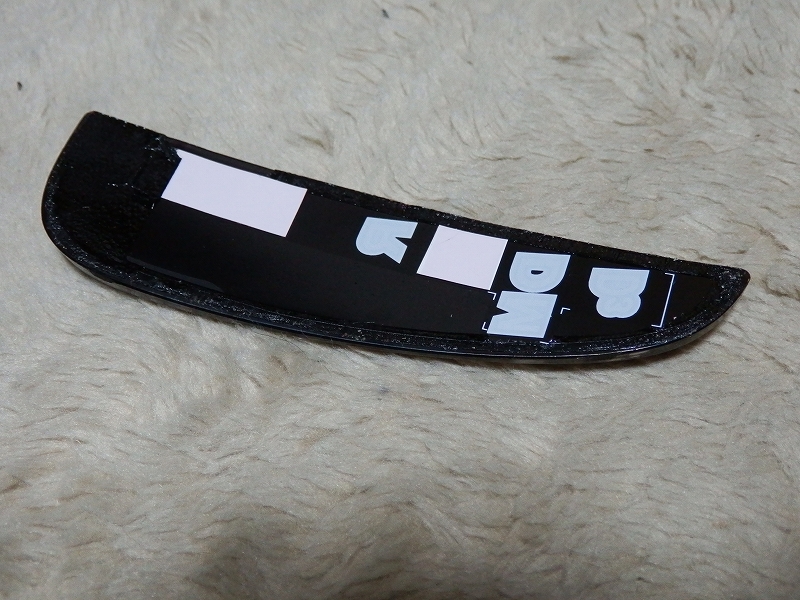

裏側。
画面左側がシフトゲージ照明部になります。

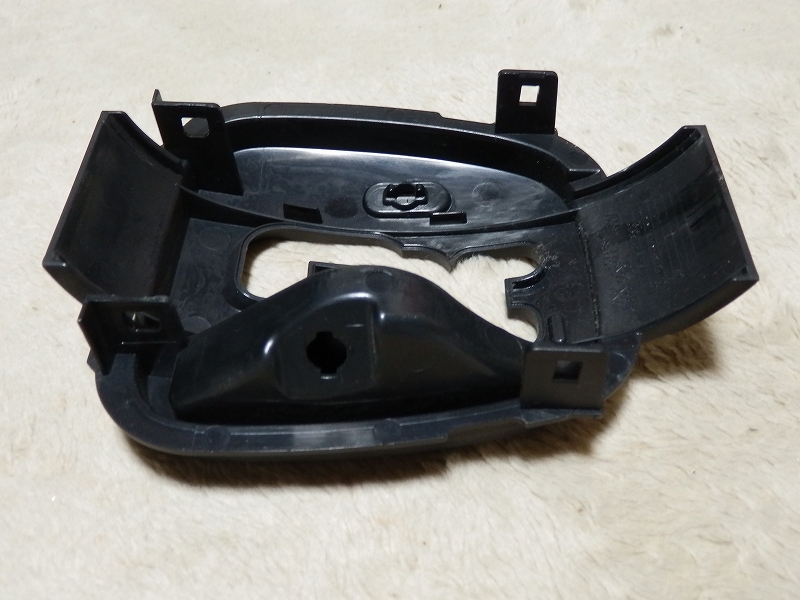

電球挿し込み口の穴が空いています。
基本は電球1個で点いていました。

さぁ、LEDを久しぶりに基盤カットして作るかなーと思っていたら思い出した。

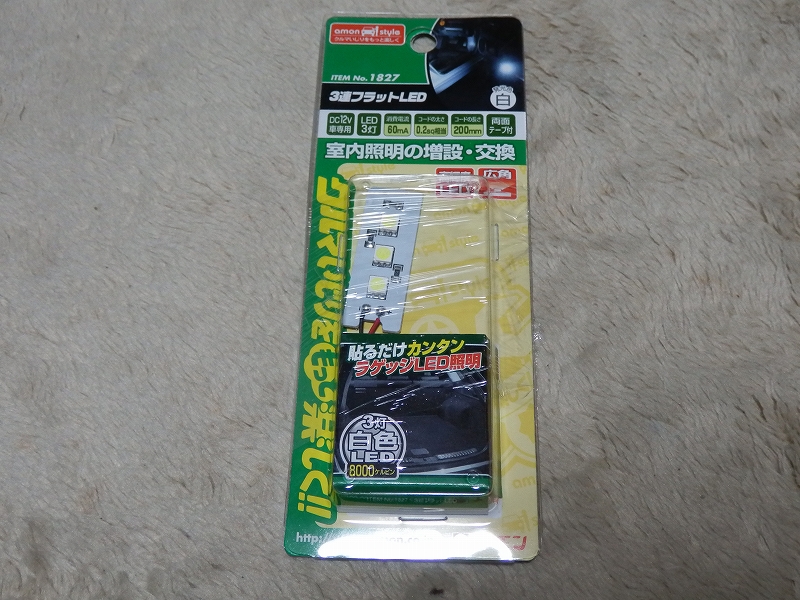

エーモン 3連フラットLED

購入店舗:コーナン
購入金額:¥980-

なんかに使えるかもー?と思って買っていたのがコレ。
面倒臭いので、これをぶち込んで作ってみようと思う。

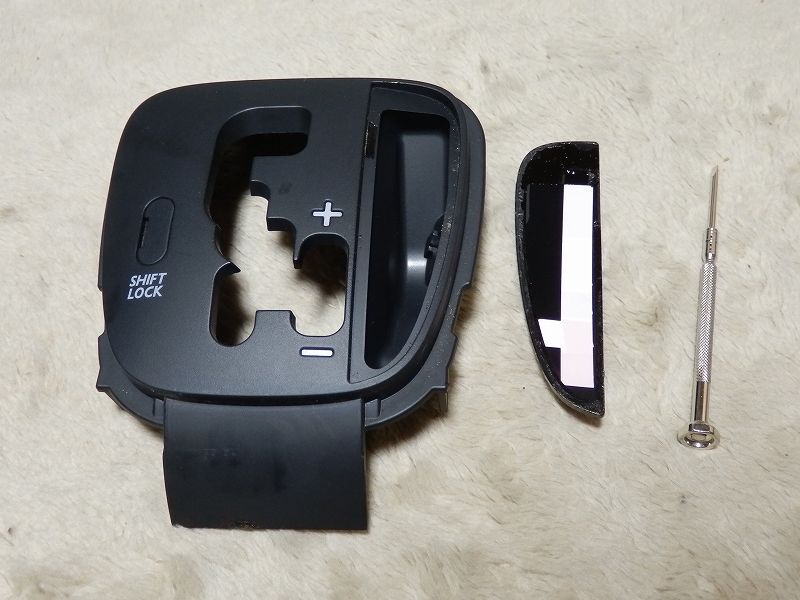

シフトゲージのパネルを外す。

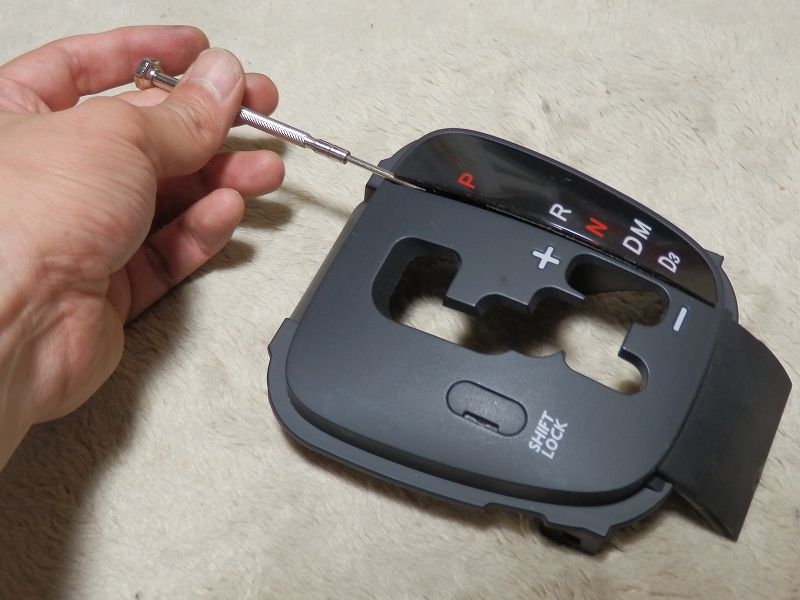

精密ドライバーを隙間に差し込んで外します。

剥がしました。
パネル自体は両面テープのような粘着質な物が貼ってありました。

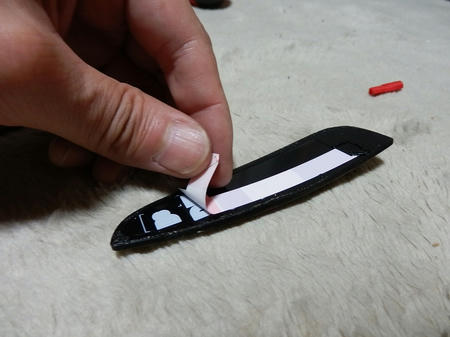

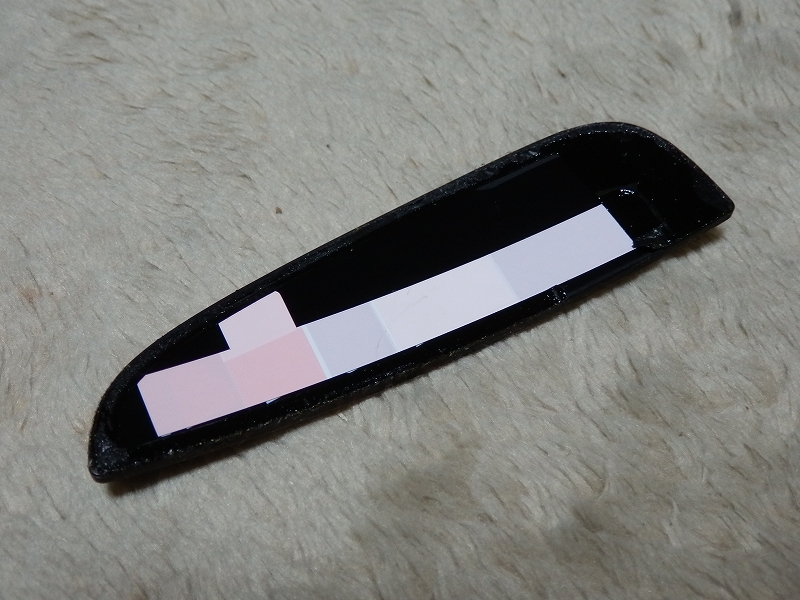

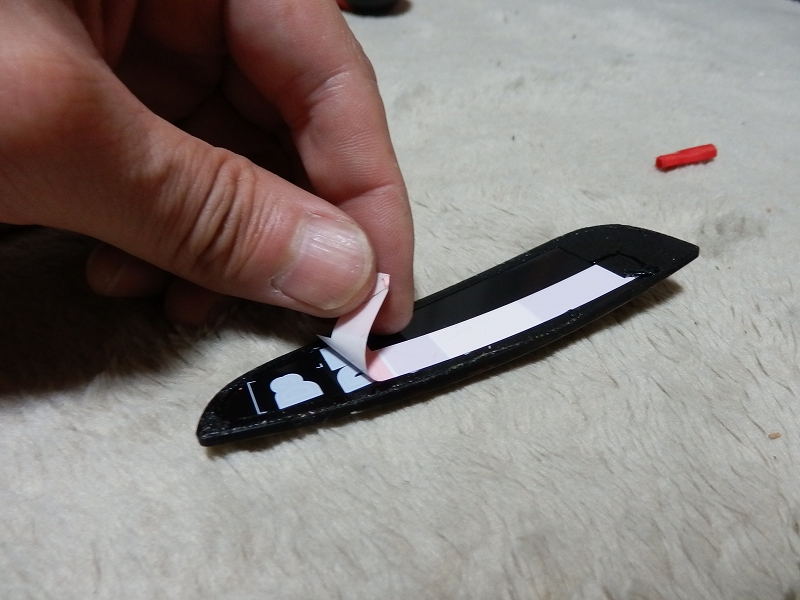

オレンジのフィルムを慎重に剥がします。
これがなかなか剥がれない・・・

なんとか剥がれました。

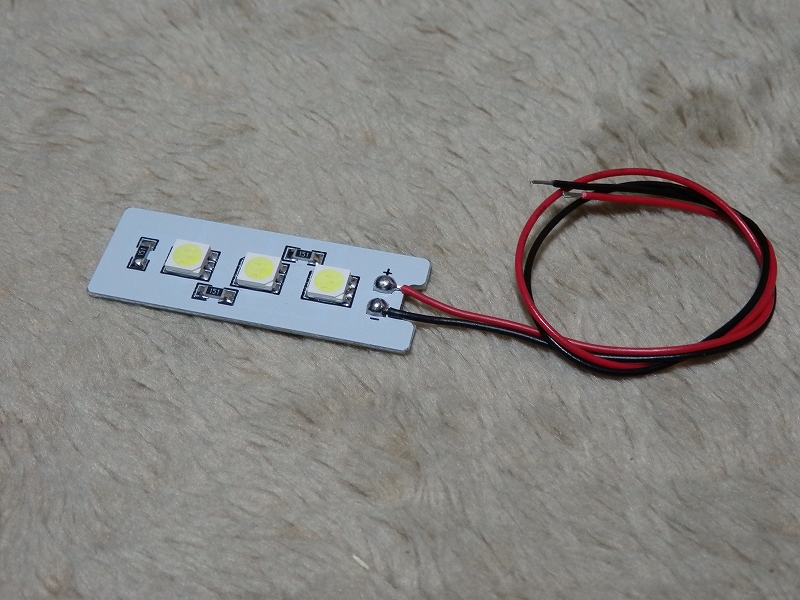

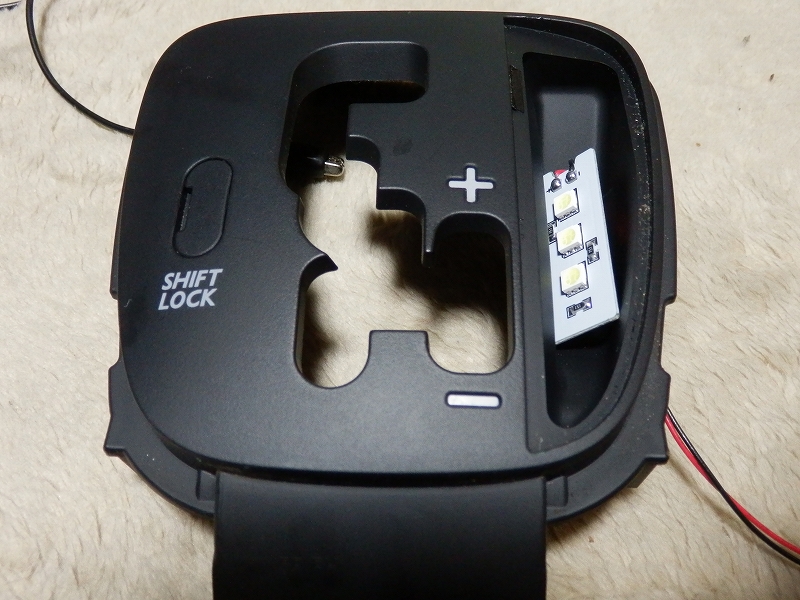

LEDがこれなんですが・・・

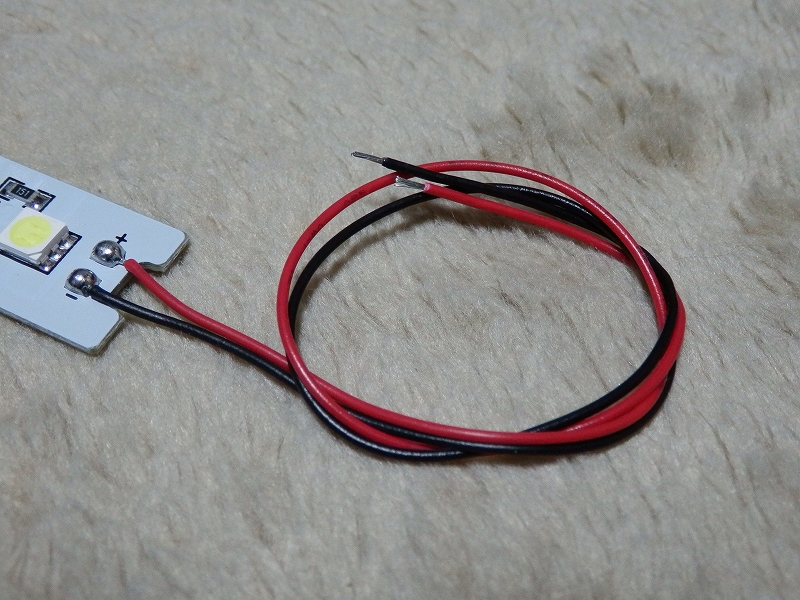

0.25sqってなんですか?

細すぎだろ・・・

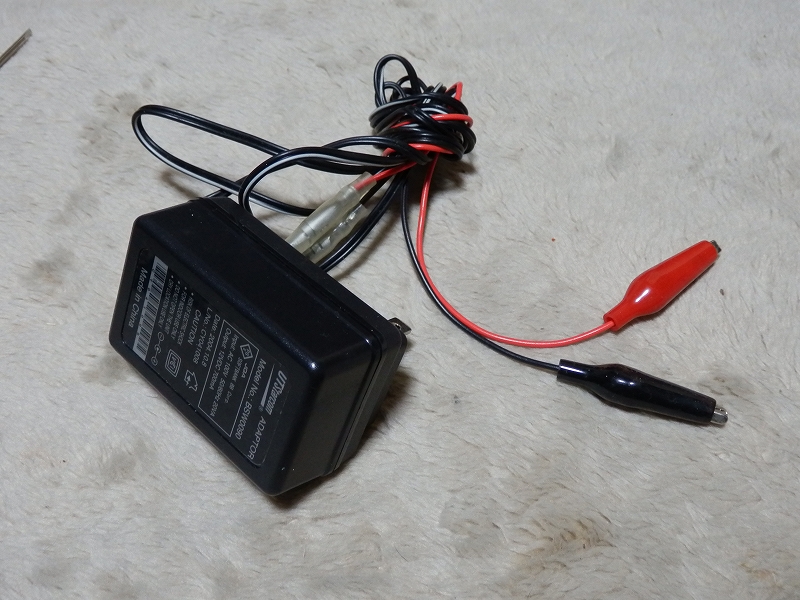

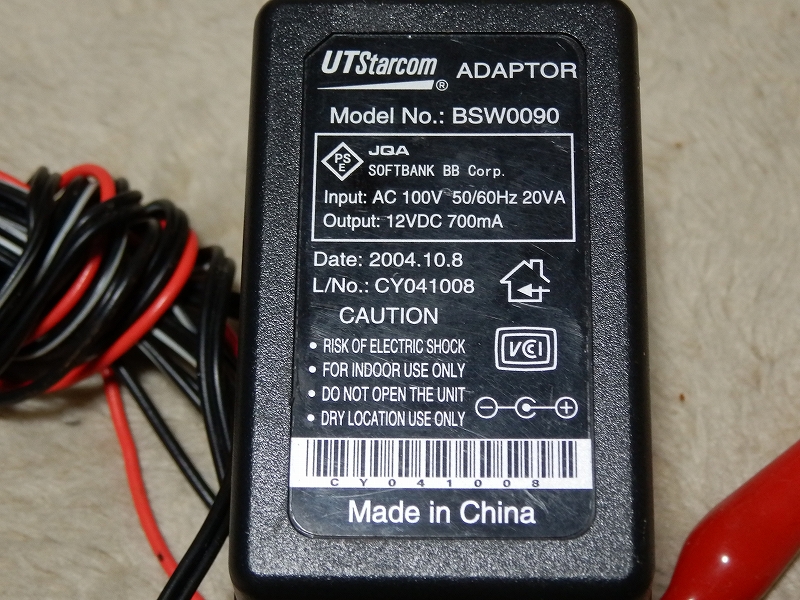

12Vアダプターを押入れから引っ張り出しました。
昔、LEDにハマっていたあの頃を思い出します・・・

LED加工する人なら1つは持ってるハズ・・・
確か、¥500-くらい出して買ったはず。

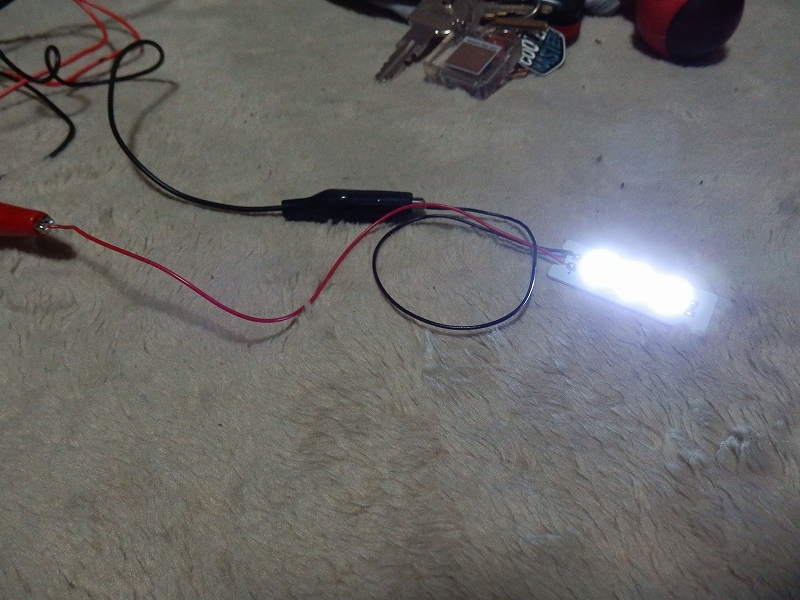

点灯確認。

HAHAHA!!




綺麗にはまらない。
まぁ、気にせず進めます。

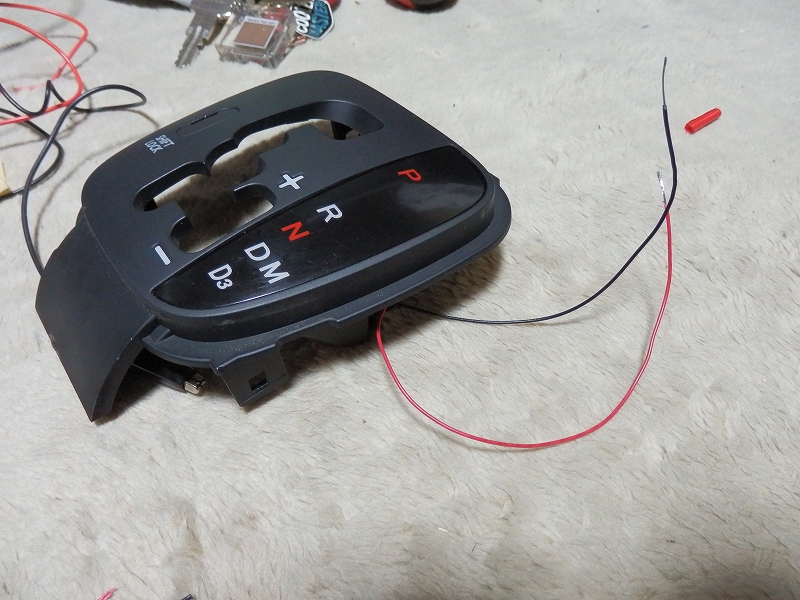

パネルをハメて、確認。
案の定PとNが薄い・・・

個人的に、赤はちゃんと赤色にならないと気に入らない。
あと、Rが明るすぎる。

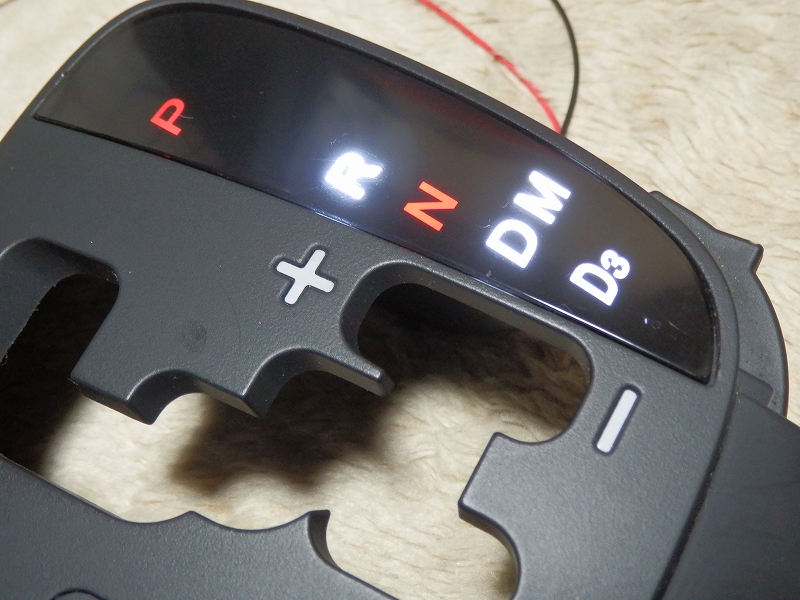

Pにのみフィルムを貼り付けて戻してみた。
良い感じだ。

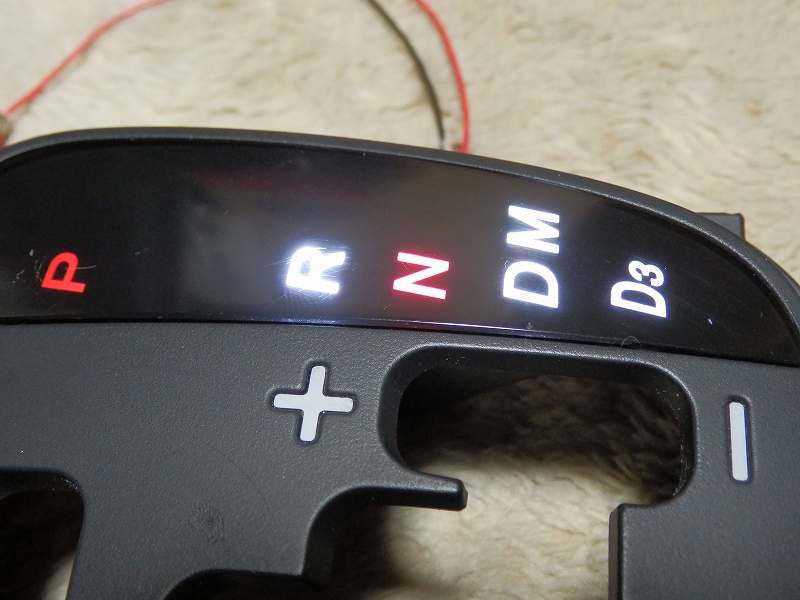

Nにもフィルムを貼り付けてこれで大丈夫かな?

完璧ですね。
って、Rの自己主張が激しすぎて抑え込めない・・・ッ!

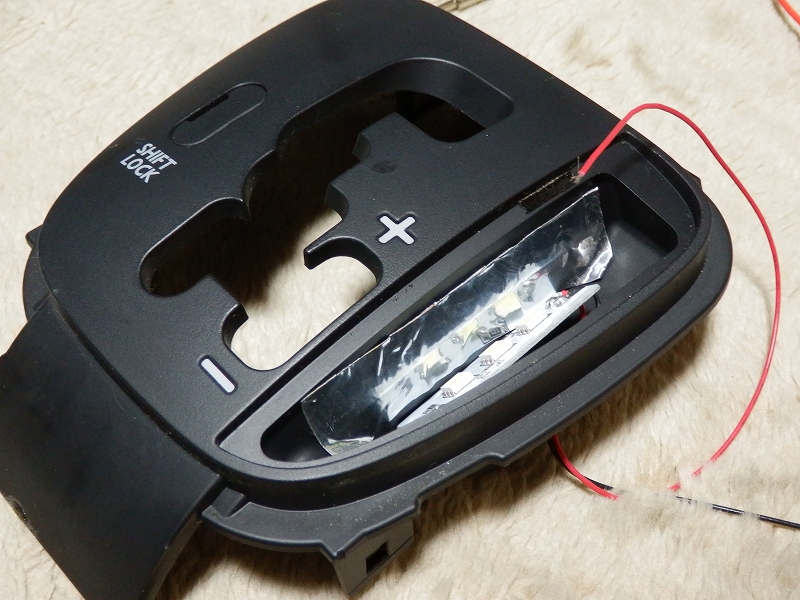

端まで光が届くように、アルミテープを貼り付けた。

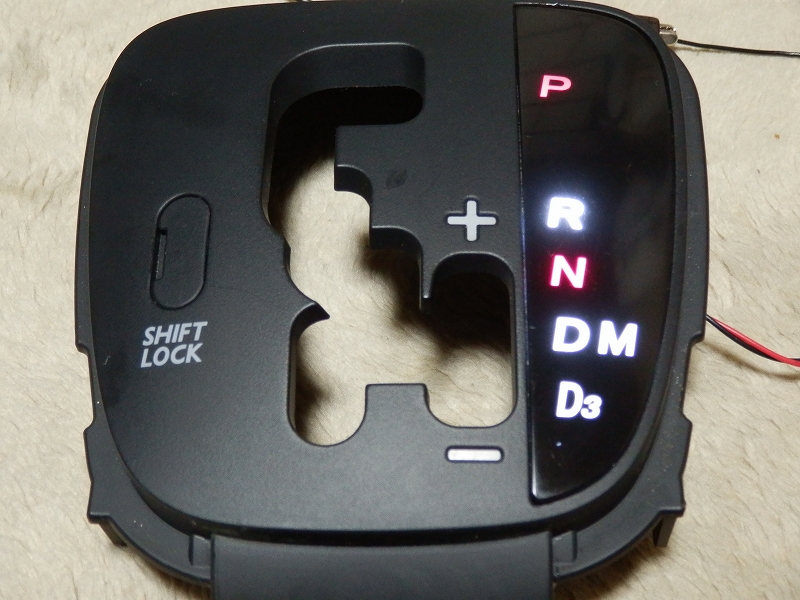

一先ず完成。

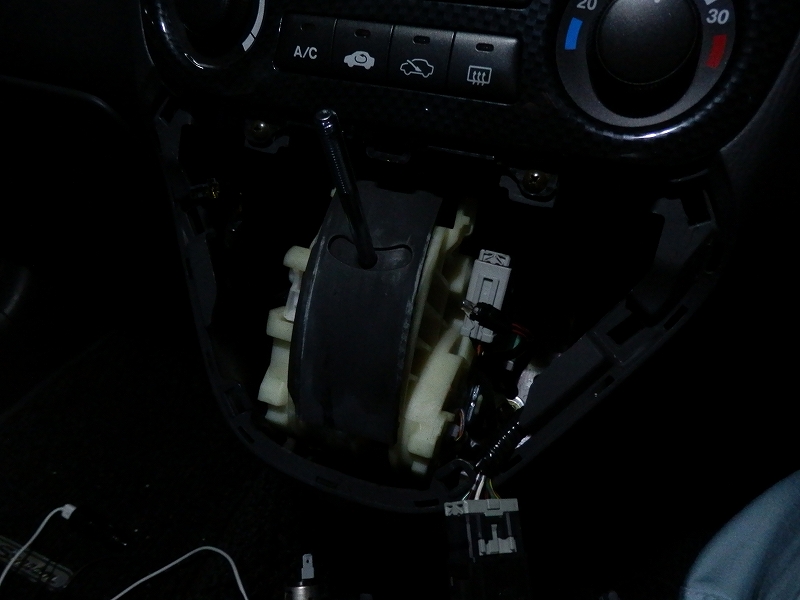

既存の配線に繋いで、バラした部分を元に戻します。

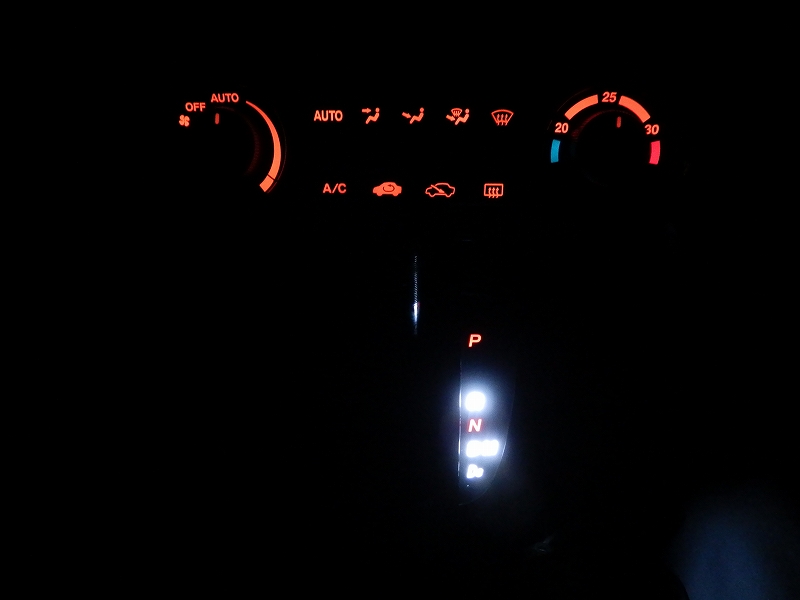

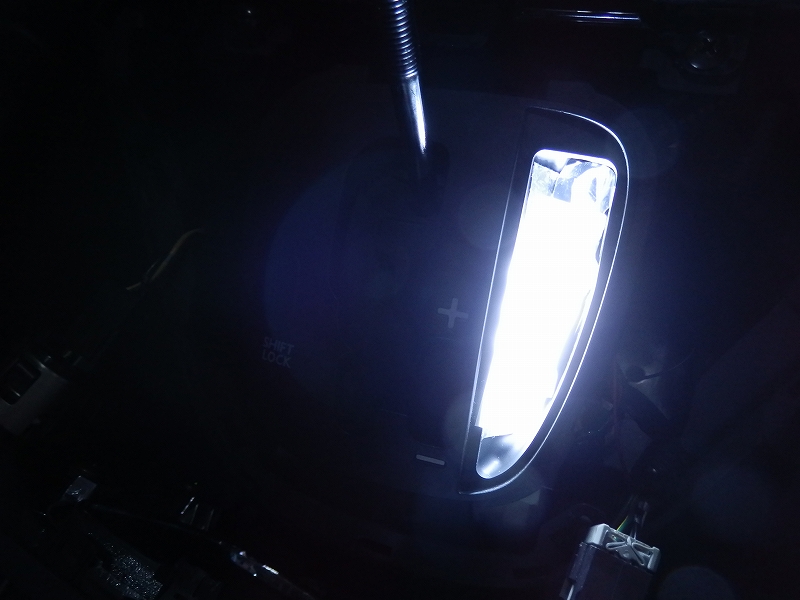

はい、眩しすぎます・・・
1発で良かったなこりゃ・・・

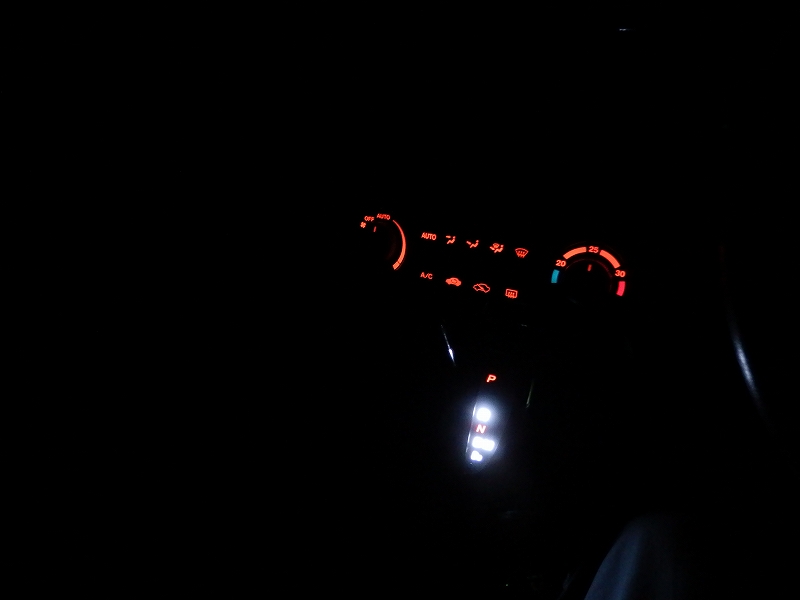

ちょい引きでの画像。
とにかく明るすぎて、それがまた視界に入って運転の邪魔になります。

ナンテコッタイ。

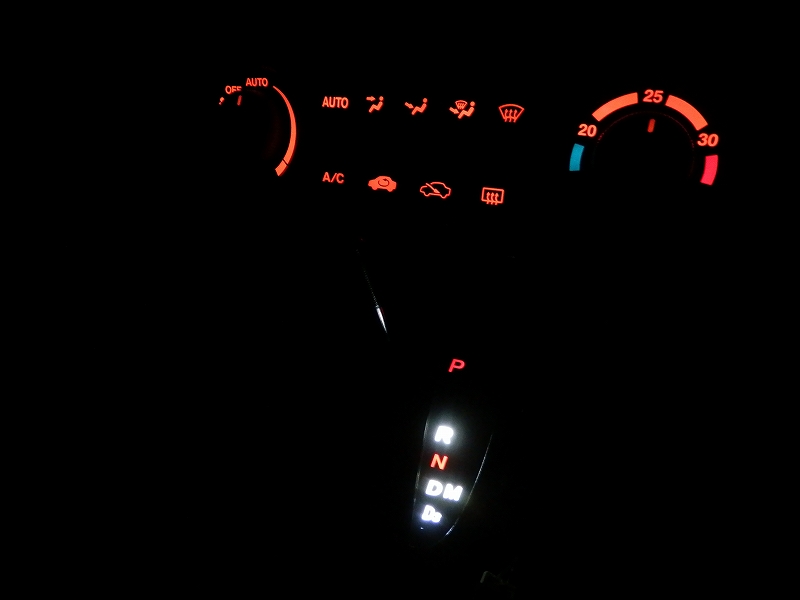

紙を置いて、光量を落とします。

若干光量が落ちました。
まだ、Rが明るいですが今日のところはこんなもんで。
LEDの向き変えた方がいいかな?
