付属品たち。
冊子類。
相変わらず、量がッパネェです。
全く読まないんですけど。つか、読んだ事ありませんね。

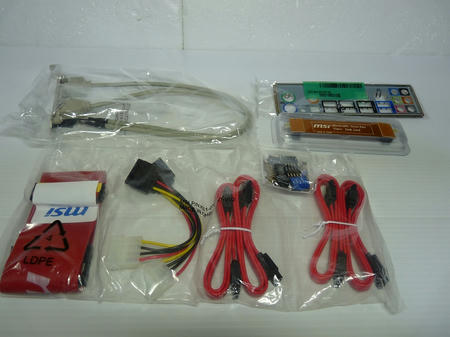

ケーブル類たち。
んー、なんか量が少なく感じますね。
いつもはもっと”ドッサリ”と言った感じなんですが。
板ですが、890FXなのでもちろんながらオンボードVGA出力はありません。
別途VGAが必要になります。

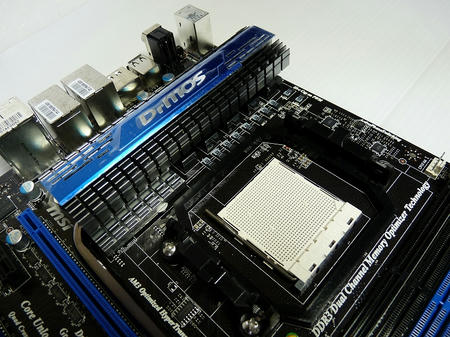

今や、msi最上級グレードではお馴染みになりつつある、デカイヒートシンク。
CPU周りのコンデンサは、これまた定番になりつつあるHi-c CAPを使用。
その他、コンデンサも固体コンデンサとなります。

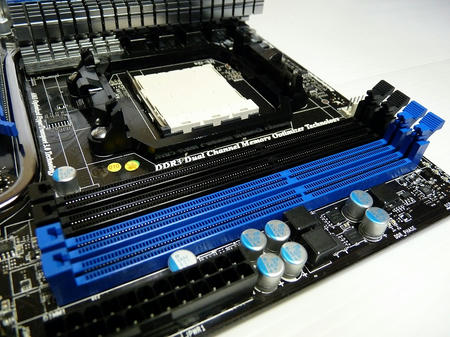

この板最大の汚点であるメモリスロット。
片ラッチ仕様となっています。
どうしてこう、msiは真似したがるんでしょうか。
他メーカーがやって、非難を大量に浴びている悪いところを、態々パクらなくても・・・

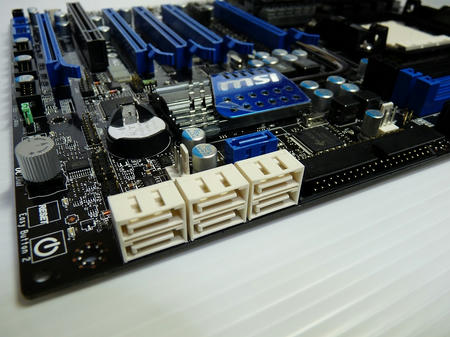

SB850搭載なのでSATA6Gbpsネイティブ対応。
この辺り、今は強みですね。
SATAソケットは横向き+eSATA1ソケットが上向きとなります。
もやはコレが無いと、落ち着かない。
とさえ思う、OC Dial(オーシーダイアル)とEazy Button2たち。
まな板環境では、非常に役立ちます。

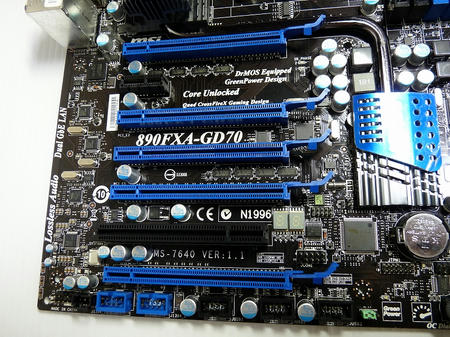

拡張スロットはご覧の通り。
・PCI Express 2.0 x16×5
(x16+x0+x4+x16+x0あるいはx8+x8+x4+x8+x8で利用可能)
・PCI Express x1×1
・32bit PCI×1
サウンドカードでよく使う、PCIEx1が2スロット占有VGAを使うと使えません。
その代わり、x4が使えるので問題無い様な気がします。
4way重視の配置なんで仕方ないのですが、正直別タイプも出して欲しいです。
が、msiが別タイプを出すと、確実に他の要素が安っぽくなるのでやっぱ出さないでください。><
見難いですが、使用されている個体コンデンサ。

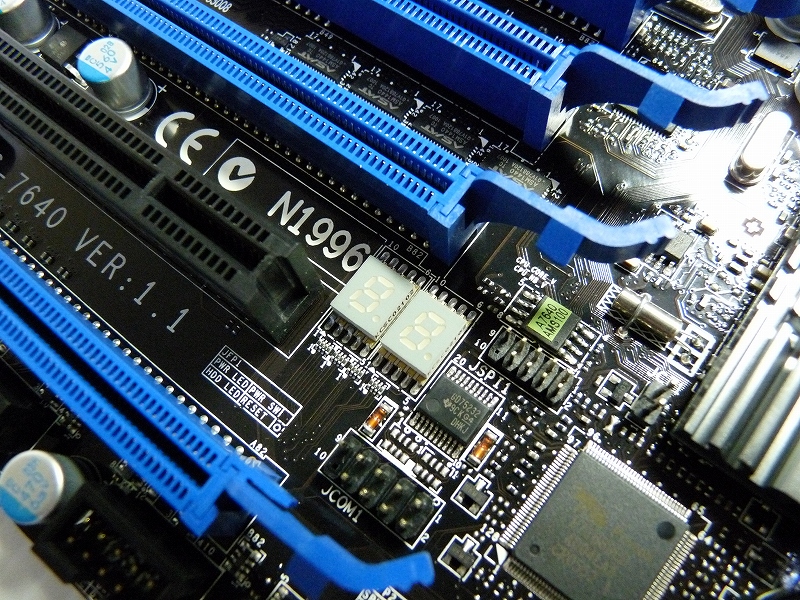

PCIバス横には、デバッグLEDディスプレイを搭載。
起動時のエラー表示、動作時はCPU温度表示となります。
I/Oパネル部。
LAN、オンボードサウンドはRealtekとなります。
LANがRTL8111DLのデュアルで、サウンドはALC892 となります。
USBは、USB3.0 I/Oパネル部に2ポート、USB2.0 I/Oパネル部に6ポート
1ポートはPower eSATA仕様/eSATAと排他利用になります。
ピンヘッダは6ポートの拡張が可能。

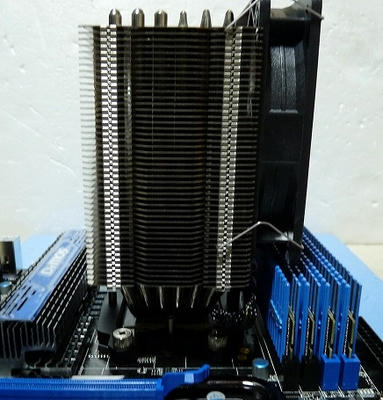

さて、組み立てですが相変わらず、メモリスロットが近いので4枚挿しはなかなか難しいです。
無理矢理挿してみました。
クリップを変更し、ファンをかなり上部に配置。
これで、何とか8GB運用が可能となりましたw
HAF922で組んだ時の様子です。
メモリはこの時、2枚での運用。
THE LAST REMNANTをまわす為だけに組んだんですが。
やはり温度は低いですね。1090Tは。
現在は、バラしてまな板にて定格で運用中。
1055TでCPUは良かったと今は思ってます・・・
冊子類。
相変わらず、量がッパネェです。
全く読まないんですけど。つか、読んだ事ありませんね。
ケーブル類たち。
んー、なんか量が少なく感じますね。
いつもはもっと”ドッサリ”と言った感じなんですが。
板ですが、890FXなのでもちろんながらオンボードVGA出力はありません。
別途VGAが必要になります。
今や、msi最上級グレードではお馴染みになりつつある、デカイヒートシンク。
CPU周りのコンデンサは、これまた定番になりつつあるHi-c CAPを使用。
その他、コンデンサも固体コンデンサとなります。
この板最大の汚点であるメモリスロット。
片ラッチ仕様となっています。
どうしてこう、msiは真似したがるんでしょうか。
他メーカーがやって、非難を大量に浴びている悪いところを、態々パクらなくても・・・
SB850搭載なのでSATA6Gbpsネイティブ対応。
この辺り、今は強みですね。
SATAソケットは横向き+eSATA1ソケットが上向きとなります。
もやはコレが無いと、落ち着かない。
とさえ思う、OC Dial(オーシーダイアル)とEazy Button2たち。
まな板環境では、非常に役立ちます。
拡張スロットはご覧の通り。
・PCI Express 2.0 x16×5
(x16+x0+x4+x16+x0あるいはx8+x8+x4+x8+x8で利用可能)
・PCI Express x1×1
・32bit PCI×1
サウンドカードでよく使う、PCIEx1が2スロット占有VGAを使うと使えません。
その代わり、x4が使えるので問題無い様な気がします。
4way重視の配置なんで仕方ないのですが、正直別タイプも出して欲しいです。
が、msiが別タイプを出すと、確実に他の要素が安っぽくなるのでやっぱ出さないでください。><
見難いですが、使用されている個体コンデンサ。
PCIバス横には、デバッグLEDディスプレイを搭載。
起動時のエラー表示、動作時はCPU温度表示となります。
I/Oパネル部。
LAN、オンボードサウンドはRealtekとなります。
LANがRTL8111DLのデュアルで、サウンドはALC892 となります。
USBは、USB3.0 I/Oパネル部に2ポート、USB2.0 I/Oパネル部に6ポート
1ポートはPower eSATA仕様/eSATAと排他利用になります。
ピンヘッダは6ポートの拡張が可能。
さて、組み立てですが相変わらず、メモリスロットが近いので4枚挿しはなかなか難しいです。
無理矢理挿してみました。
クリップを変更し、ファンをかなり上部に配置。
これで、何とか8GB運用が可能となりましたw
HAF922で組んだ時の様子です。
メモリはこの時、2枚での運用。
THE LAST REMNANTをまわす為だけに組んだんですが。
やはり温度は低いですね。1090Tは。
現在は、バラしてまな板にて定格で運用中。
1055TでCPUは良かったと今は思ってます・・・
